Организация комплекса двухпостовой ручной мойки автомобилей ТРЦ "Смоленский пассаж"

Объект : территория подземного паркинга ТРЦ "Смоленский пассаж" Смоленская площадь‚ д. 3, метро «Смоленская»

ТРЦ

Цель: Организация комплекса двухпостовой ручной мойки автомобилей с помощью оборудования производства «Alfred Karcher GMBH & Co.KG» и «Чистой Компании».

Для обслуживания автомобилей предусмотрено 2 моечных поста с ожидаемой производительностью мойки от 60 до 190 автомобилей в сутки.

Мойка должна была при необходимости обслуживать клиентов паркинга круглосуточно.

Так же моечный комплекс должен был быть укомплектован системой очистки и рециркуляции воды и отстойником.

Комментарий:  Установка производилась при большом дифиците места, и требовала расположения всех элементов системы на трёх этажах ( с -1 до -3 этажа включительно). Рассчитываемая масса сооружений для отстаивания воды составляла около 8 тонн.

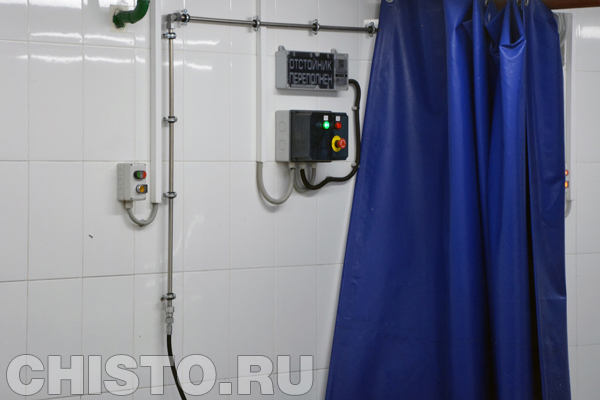

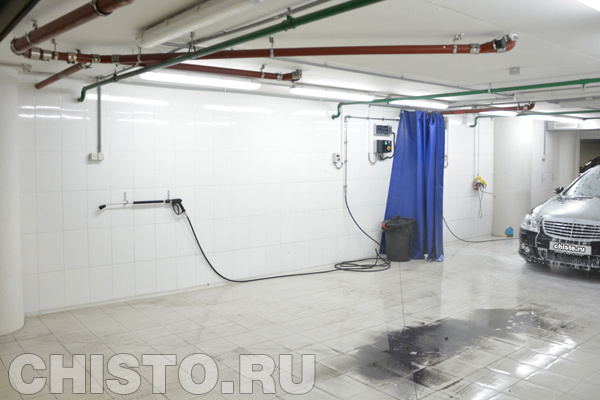

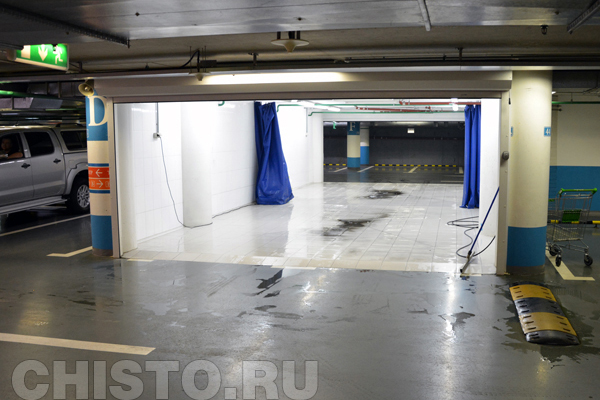

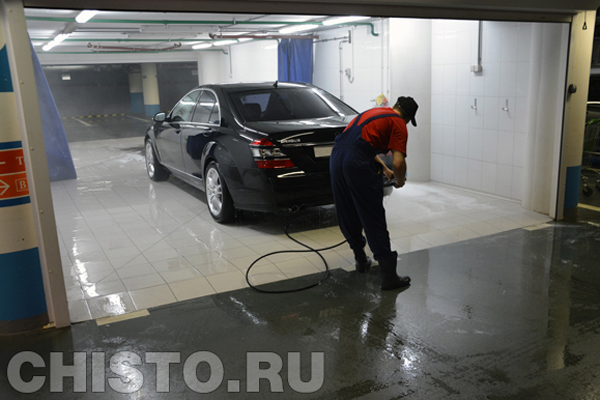

Реализация: Организация моечных постов производилась на -1 этаже подземного паркинга. Моечные посты располагались между парковочными линиями. Проект подразумевал сквозной проезд, длиной в два парковочных места, что позволяло с комфортом заезжать с двух сторон. В моечном зале были размещены 2 пистолета (4.775-270), два пульта управления (00.02-06) аппаратами высокого давления и табло с сигнализацией оповещения переполнения отстойника.(00.02-19)

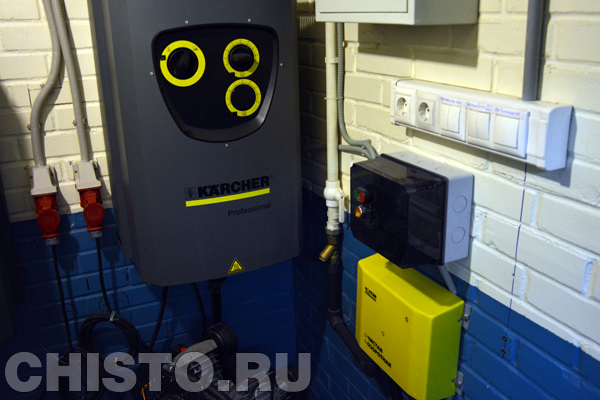

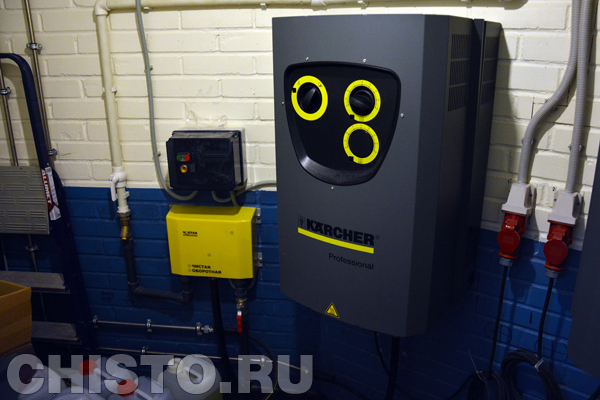

Подача воды из технического помещения осуществлялась с помощью пары стационарных аппаратов Karcher  HD 9/18 ST,(1.524-500.2) по трубам высокого давления из нержавеющей стали. Аппараты были расположены справой стороны от моечного зала, в специально отведённом техническом помещении. Техническое помещение, так же было оборудовано блоком управления для каждого аппарата и автоматическим переключателем «чистая – оборотная вода».(00.02-35)

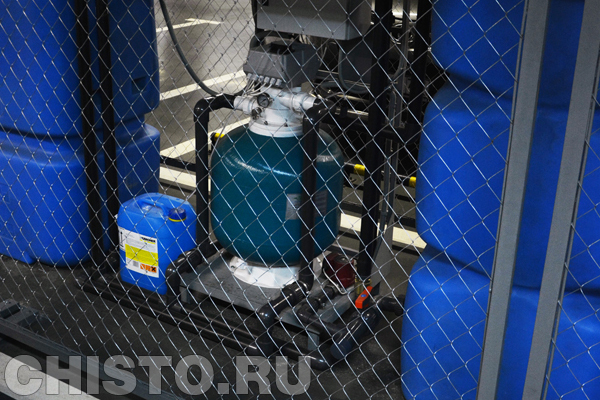

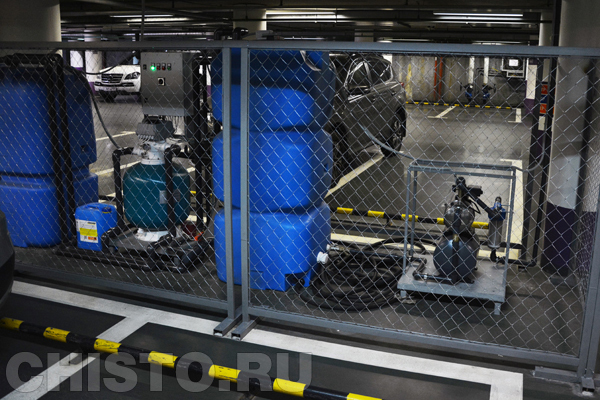

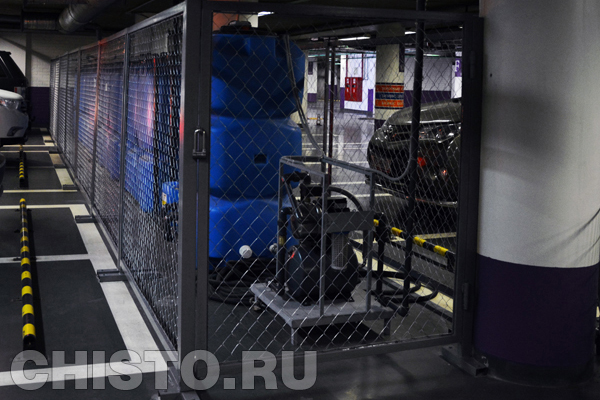

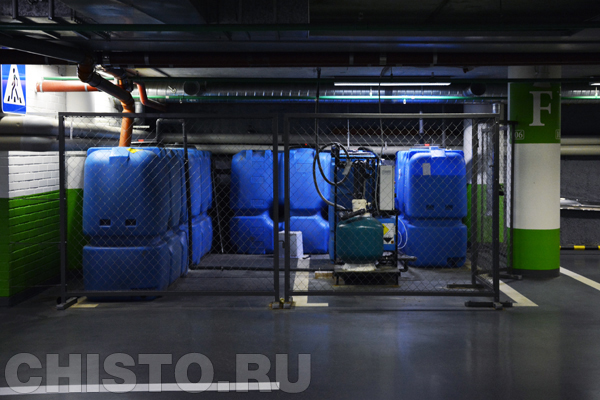

Грязная вода после мойки поступала самотеком на -3 этаж, где попадала в поверхностный отстойник ПО-8Л (линейный) и проходила очистку через СОРВ 2/800-Р-АП (00.01-50) с функцией автоматической промывки. Установленная автоматическая промывка песчанногравийной колоны позволяет своевременно проводить чистку, не полагаясь на человеческий фактор.

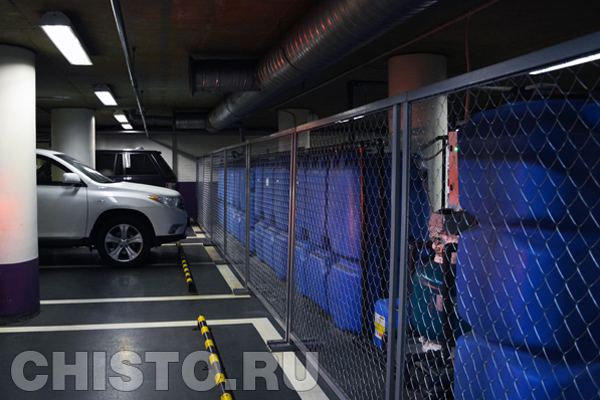

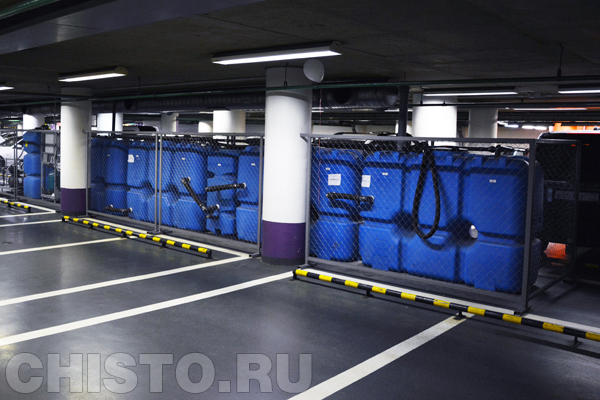

После очистки оборотная вода использовалась повторно, а осевшая грязь при наполнении отстойника перекачивалась на -2 этаж, где были расположены шламосборные емкости. Далее с -2 этажа отходы выкачивала специальная машина и увозила на утилизацию. Проект курировал, менеджер ЧК, Герасимов Виталий.
