АНТ ЯПЫ ТРЦ "Калейдоскоп"

Объект: Паркинг  АНТ ЯПЫ, ТЦ "Калейдоскоп" ул. Сходненская, д. 56

Цель: Установка сквозного поста мойки колёс,(00.01-54) порогов и несущих частей автотранспорта  при въезде на паркинг с системой отчистки и рециркуляции воды.

Комментарий: При установке системы были учтены пожелания заказчика и особенности места размещения.

Реализация:  В целом перед специалистами Чистой Компании стояла задача установки  сквозного поста мойки автотранспорта. Основной идеей клиента, была установка, оборудования на 4 оператора (работающих одновременно) и реализация всего последующего цикла коммуникаций для системы очистки и рециркуляции воды. Каждая въезжающая на паркинг машина, обслуживалась четырьмя операторами, по два с каждой стороны. Это позволяло за считанные минуты сбить всю грязь с колёс и нижних частей автомобиля и пропустить его на паркинг.

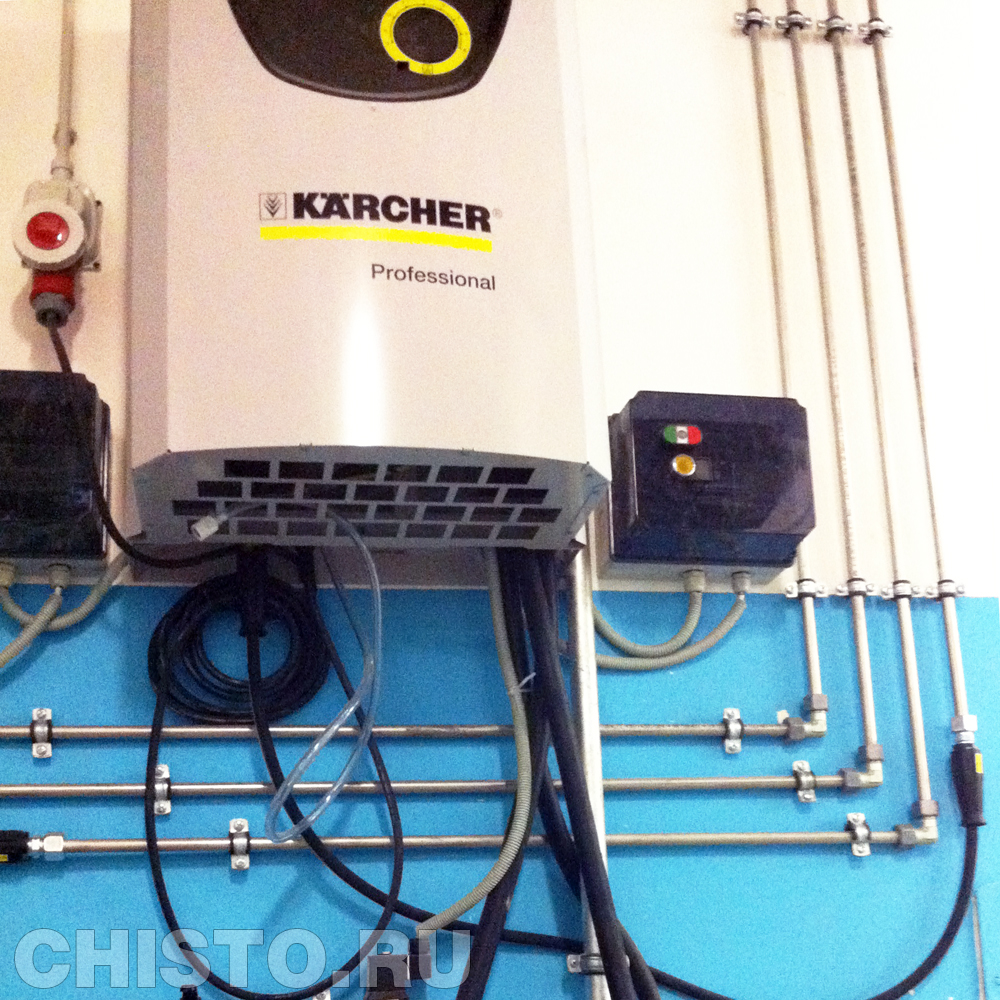

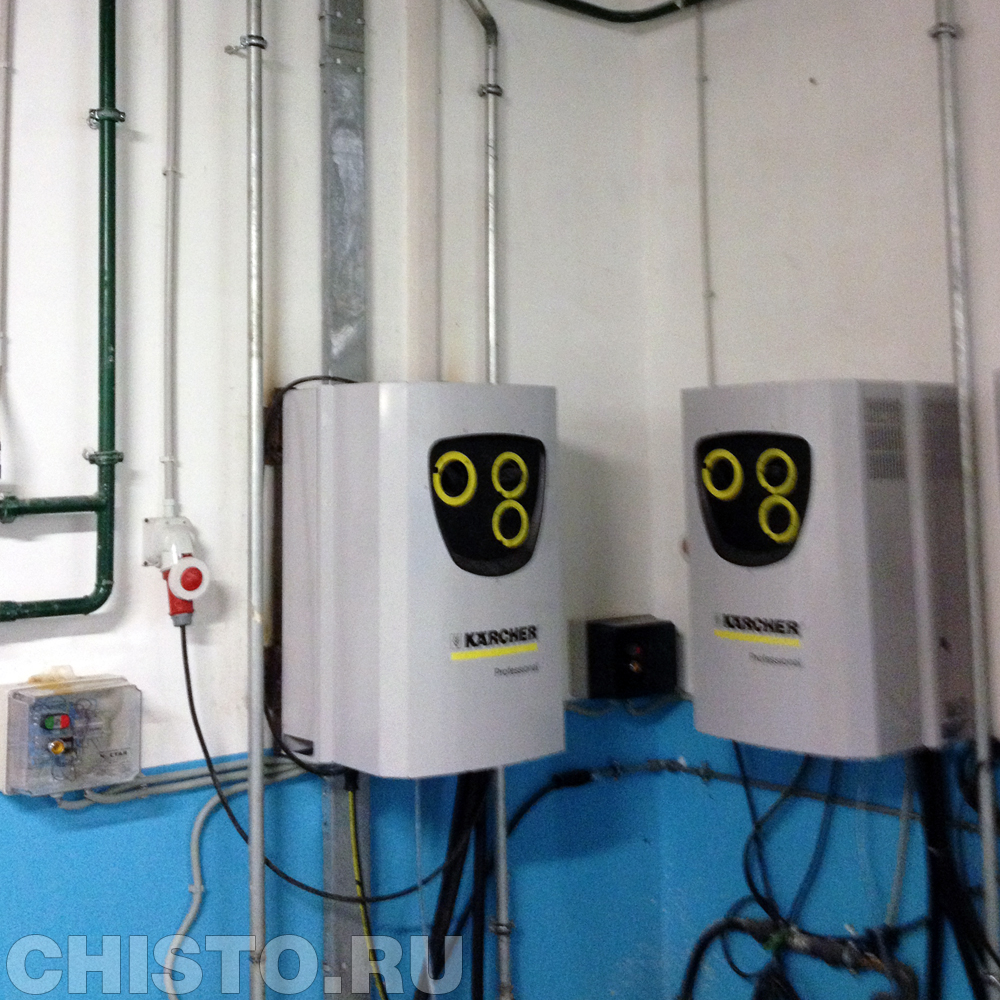

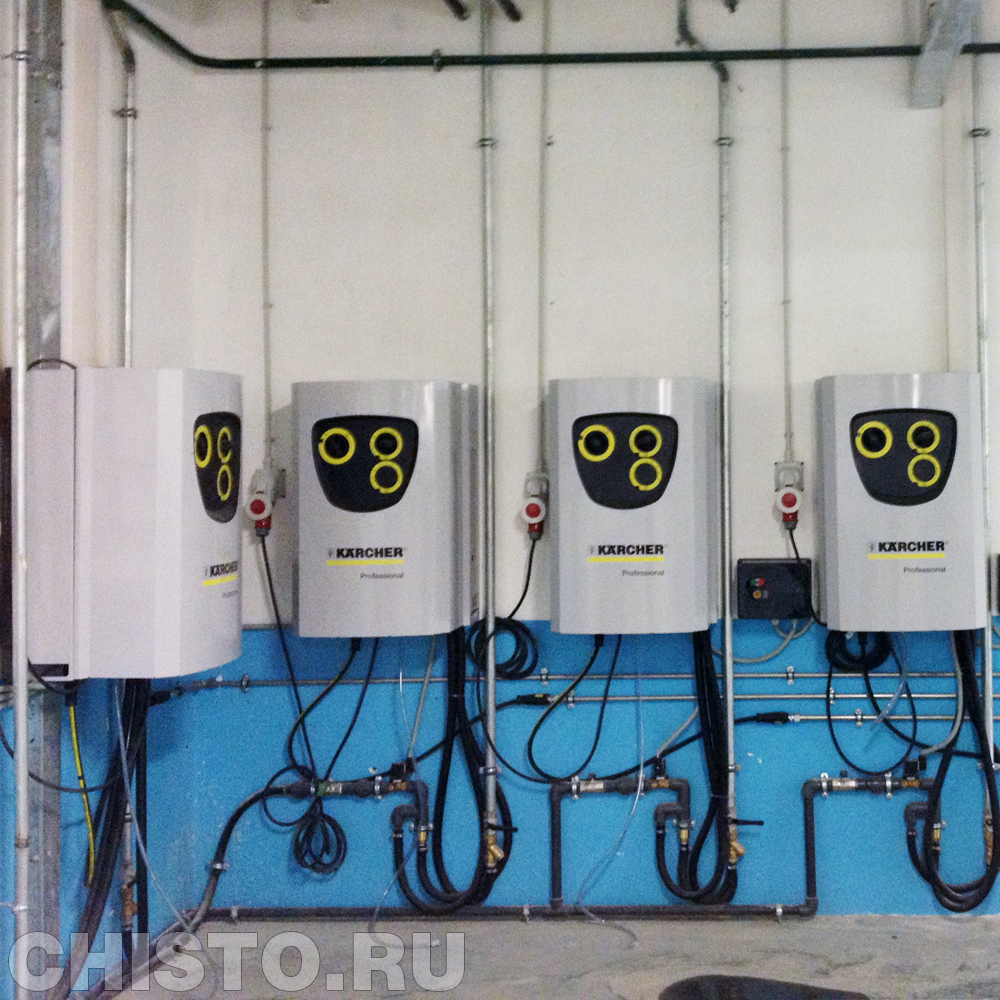

Для решения поставленной задачи было установлено 4 стационарных  профессиональных аппарата HD 9/18 серии ST.(1.524-500.2)  Аппараты были размещены в специально отведённом технологическом помещении и оснащены дистанционным управлением и автоматическим переключателем «чистая - оборотная вода».(00.02-35)

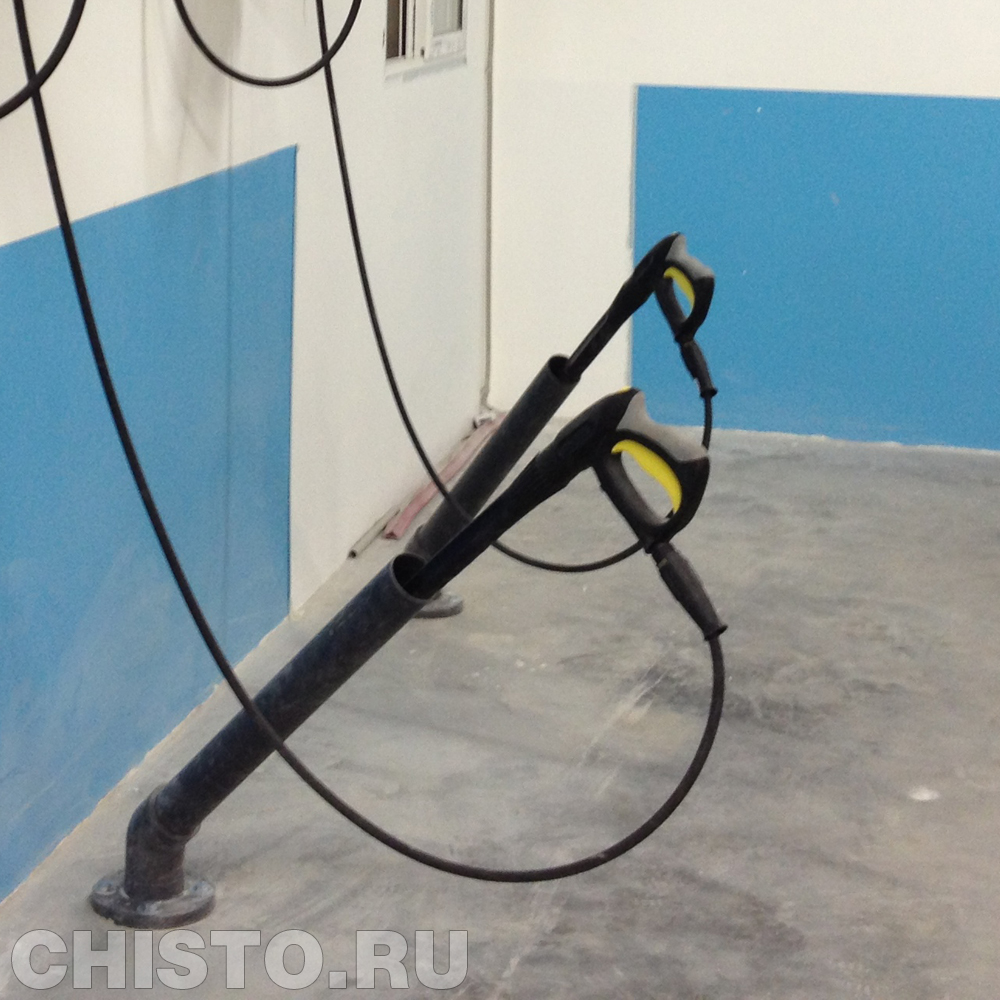

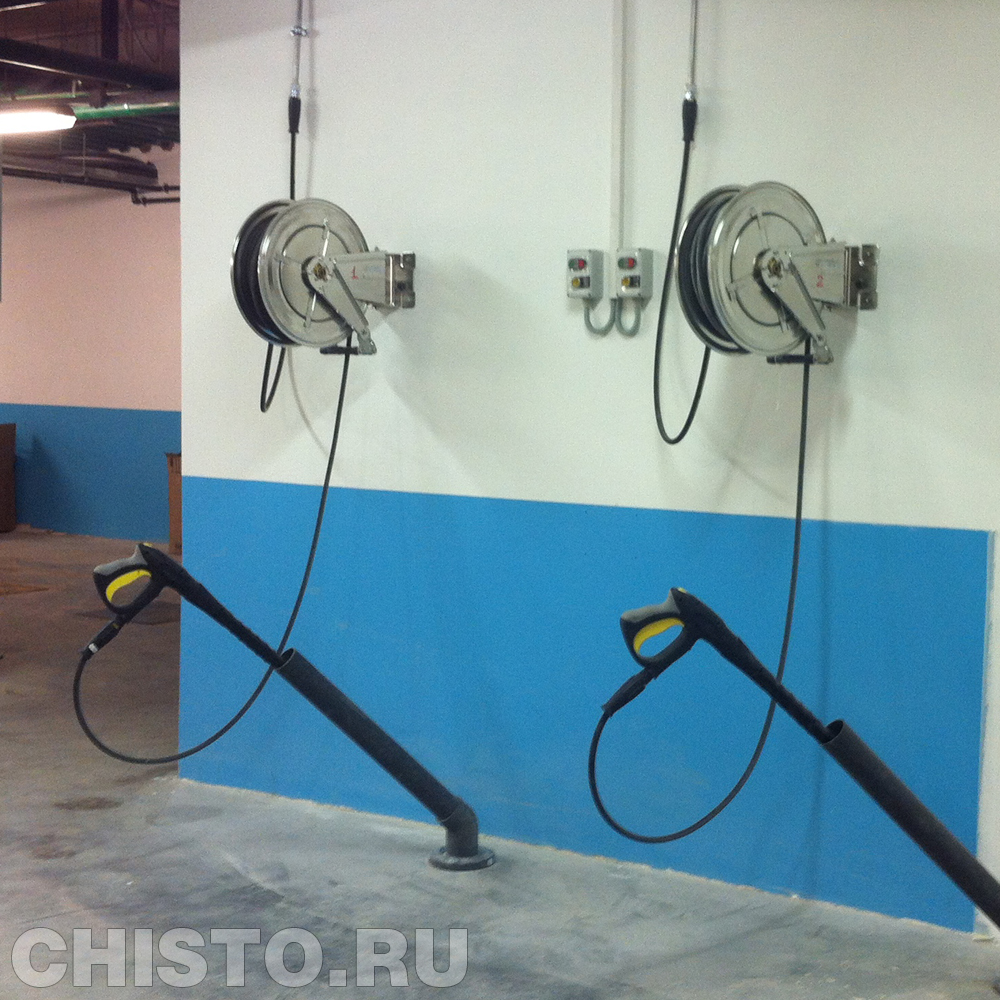

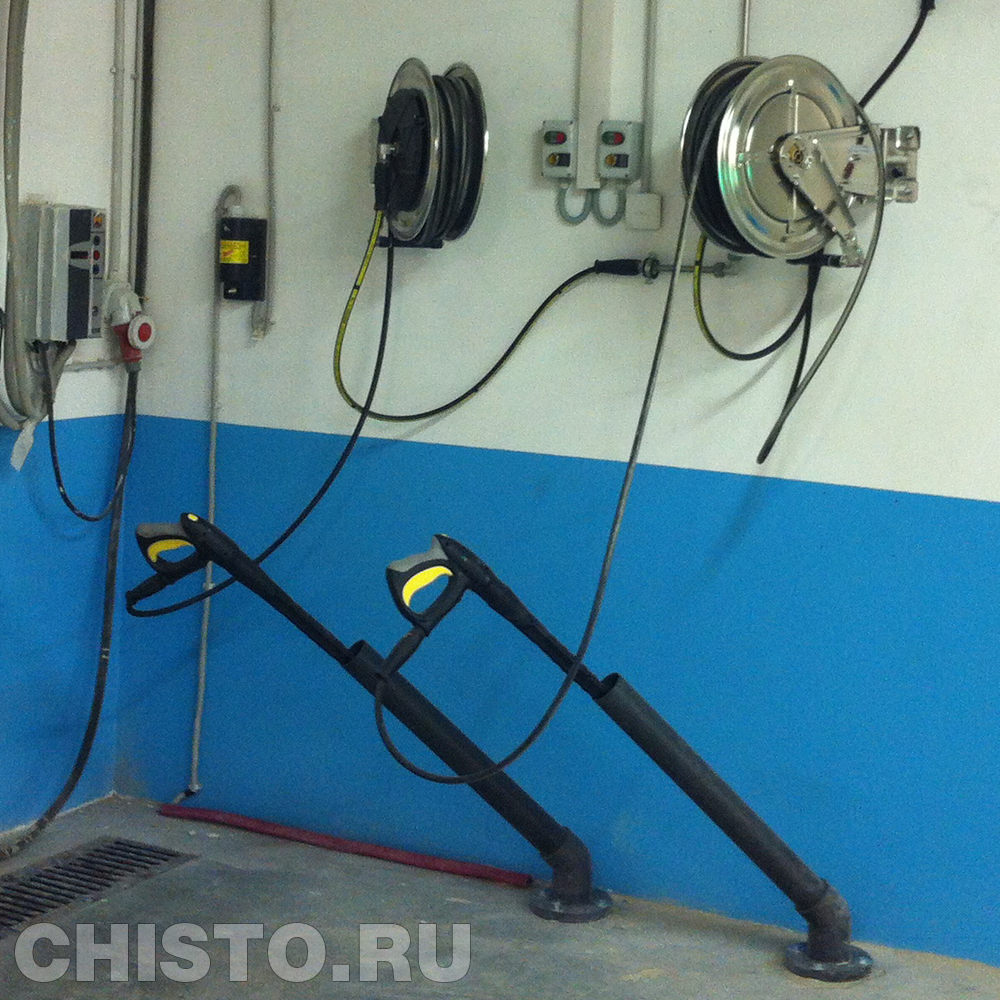

Поскольку поток автотранспорта на парковку обычно большой, важно было максимально компактно разместить элементы управления, не загромождая проезд. Пропускная способность такой системы расичтана на объем до 1500 автомобилей в сутки. Пистолеты(4.775-298) устанавливались в специальные  держатели,(GH-F-PROF) установленные на полу вдоль стен.

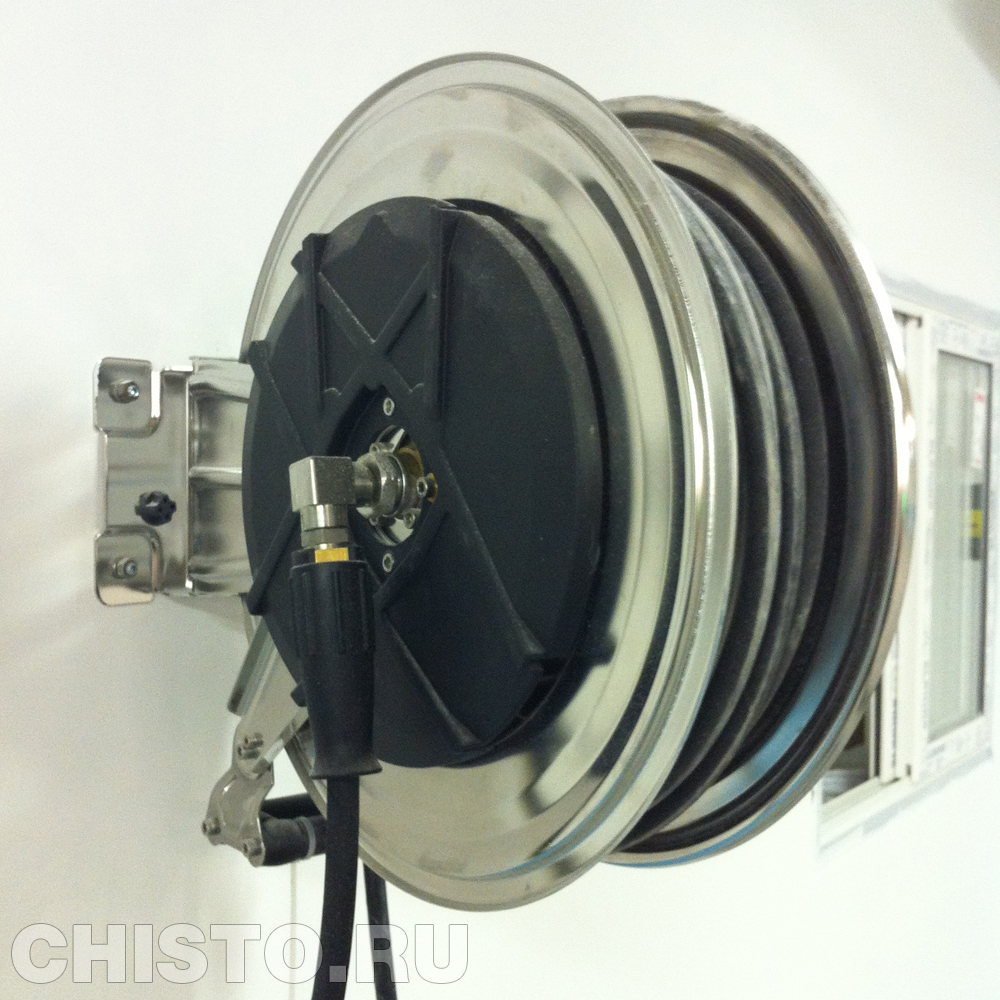

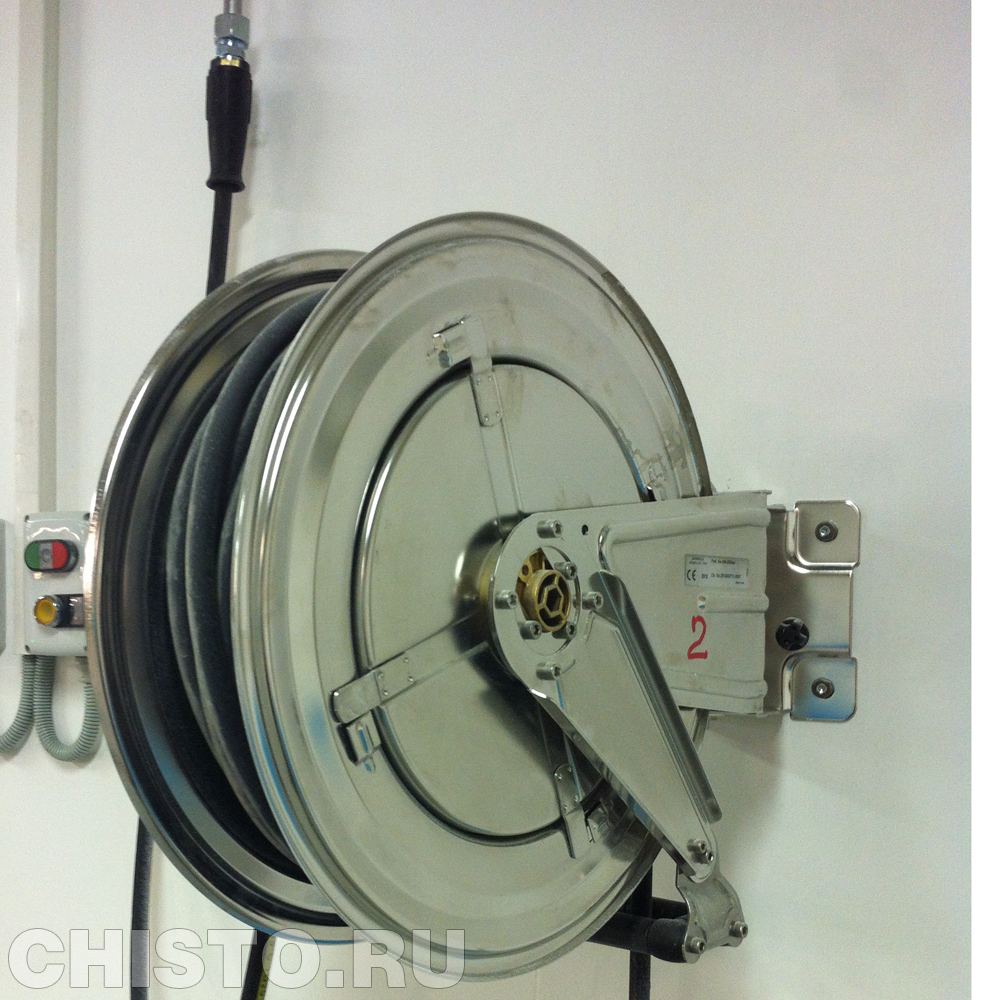

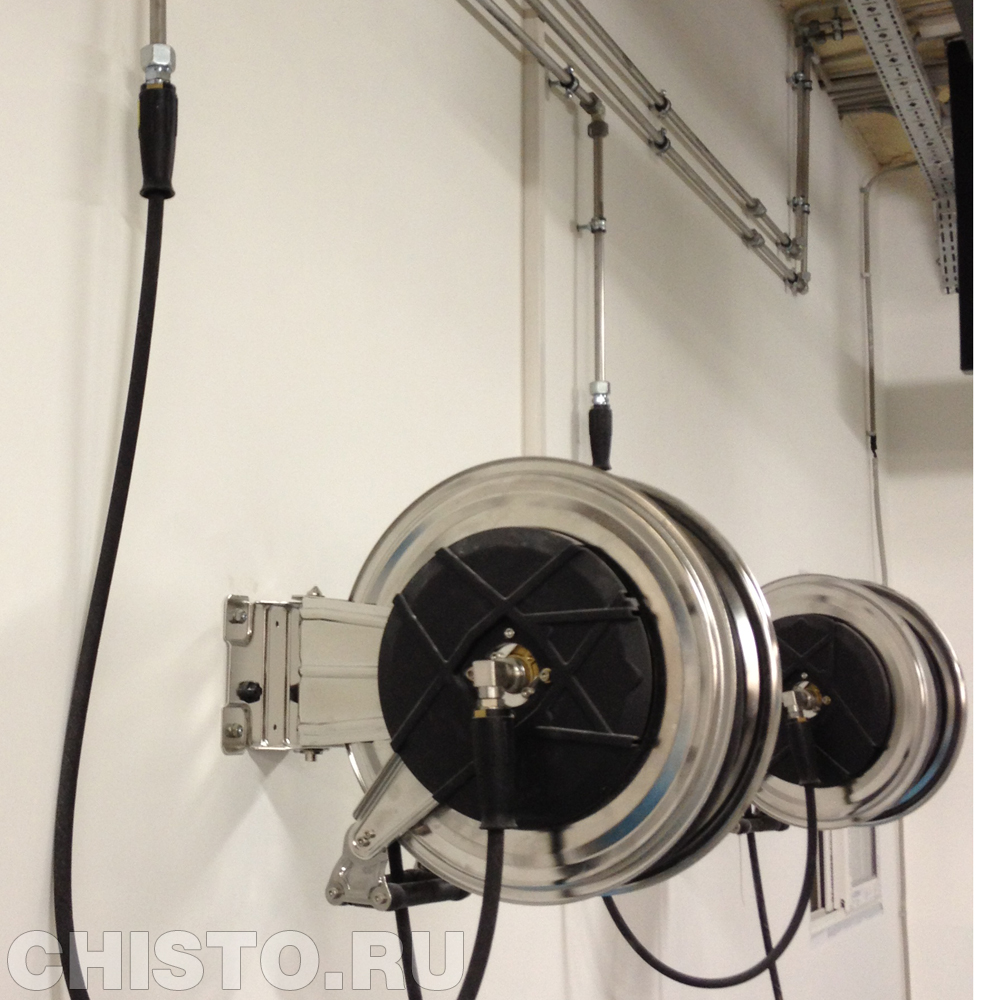

Шланги высокого давления были размещены на специальных подвесных барабанах  с возможностью поворота на 180 градусов и функцией автоматического сматывания шланга. Такой подход к эксплуатации шлангов, гарантирует длительный срок службы. Шланги не надламываются, и не перетирается в процессе использования.

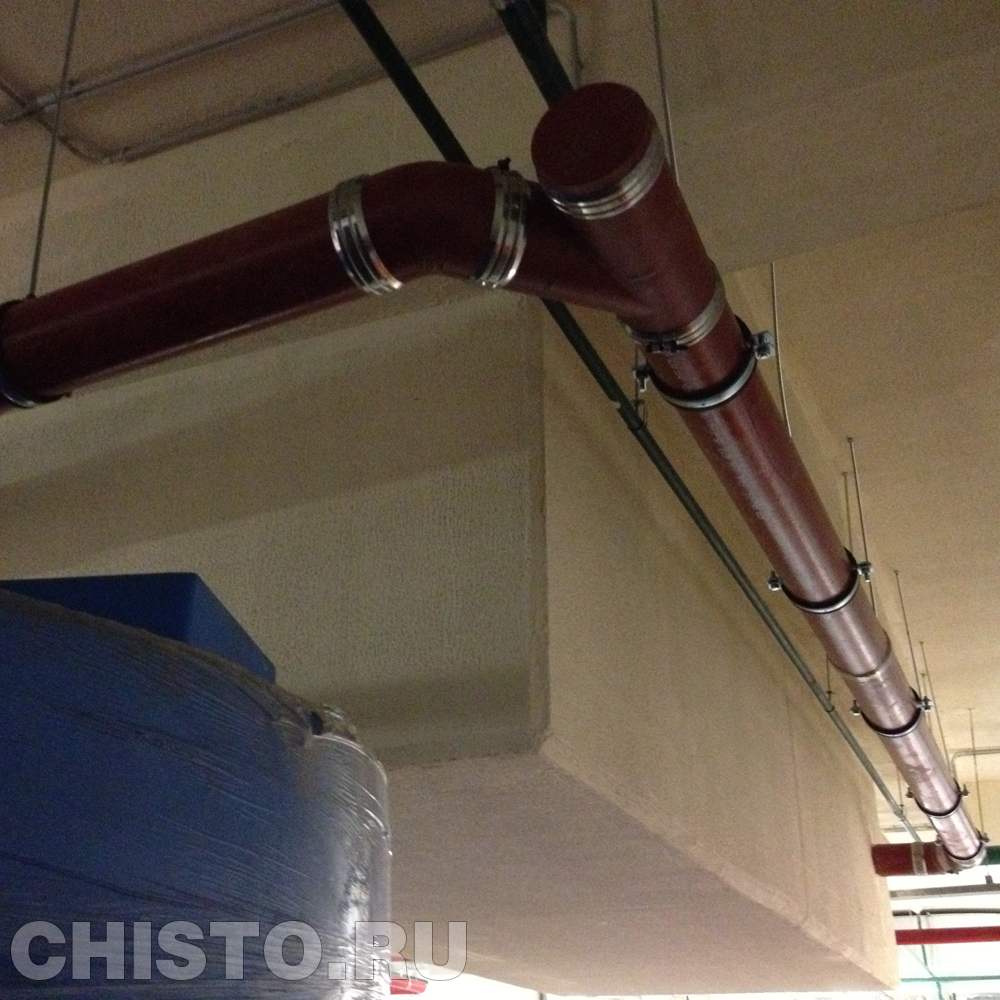

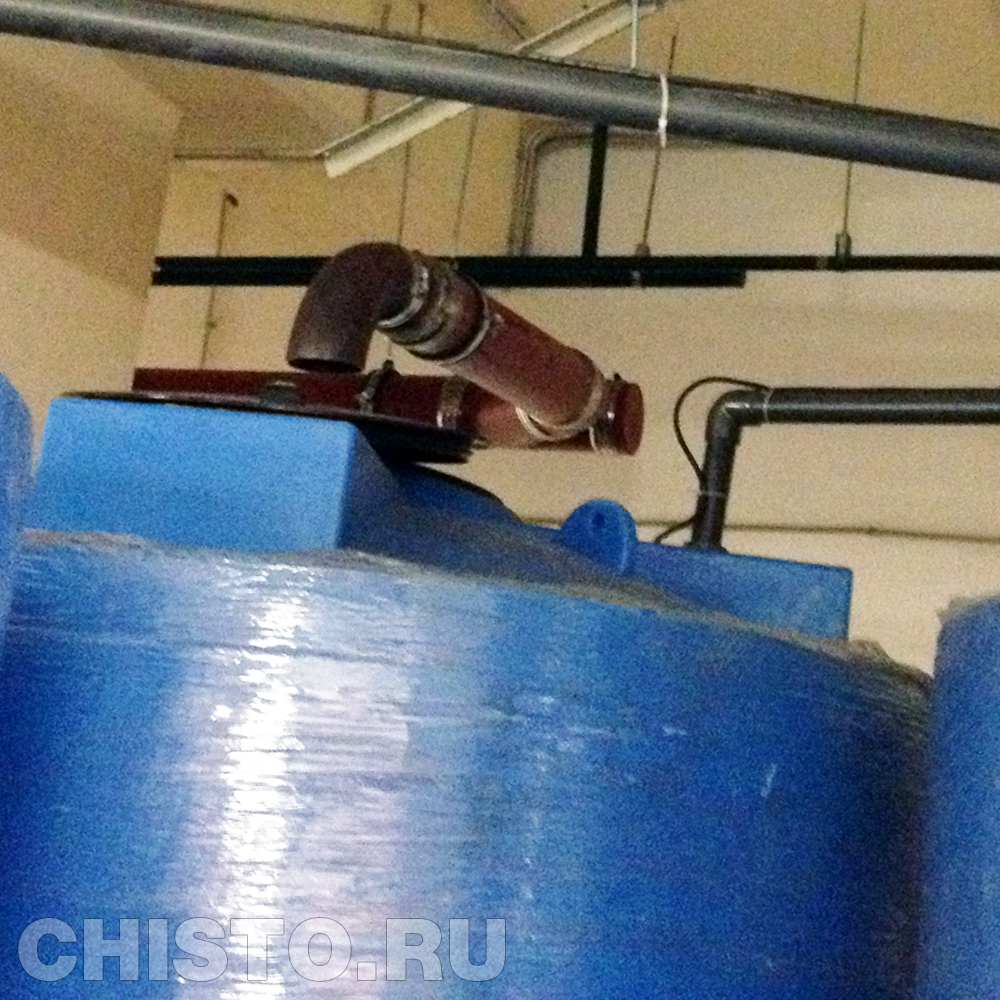

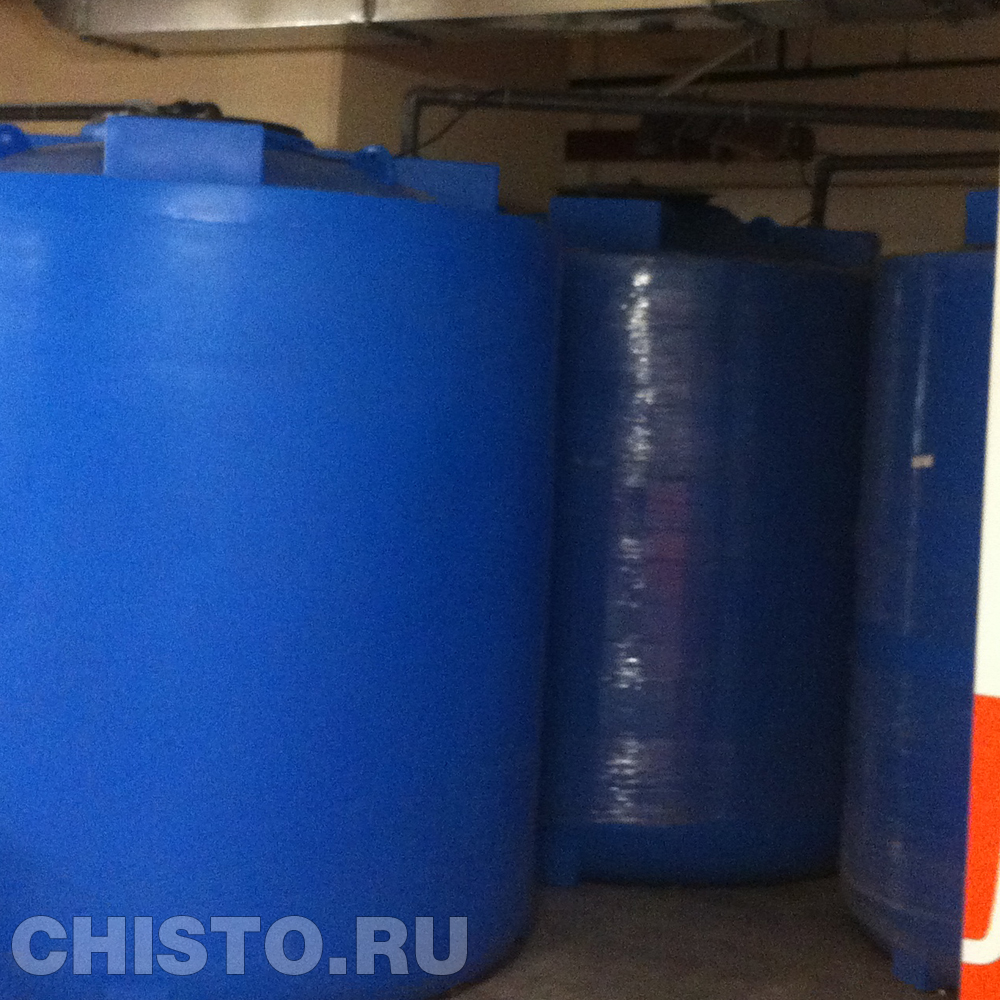

После стока грязная вода попадала в специальный резервуар  для сбора самых крупных частиц грязи. Решение установки такого сооружения было не простым и производилось заказчиком, так как требовало вмешательства в планировку здания. После песколовки, вода попадала в поверхностный отстойник - ПО-24 (на 24 куб.м).

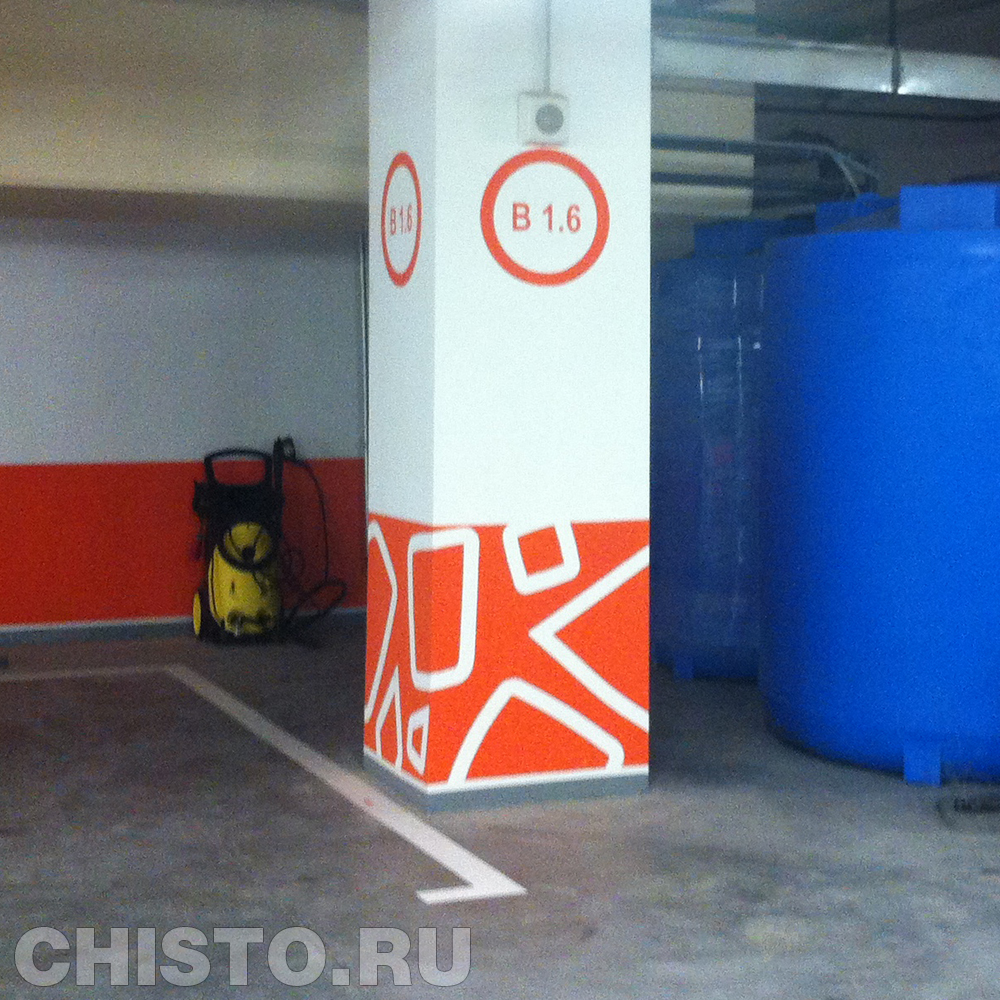

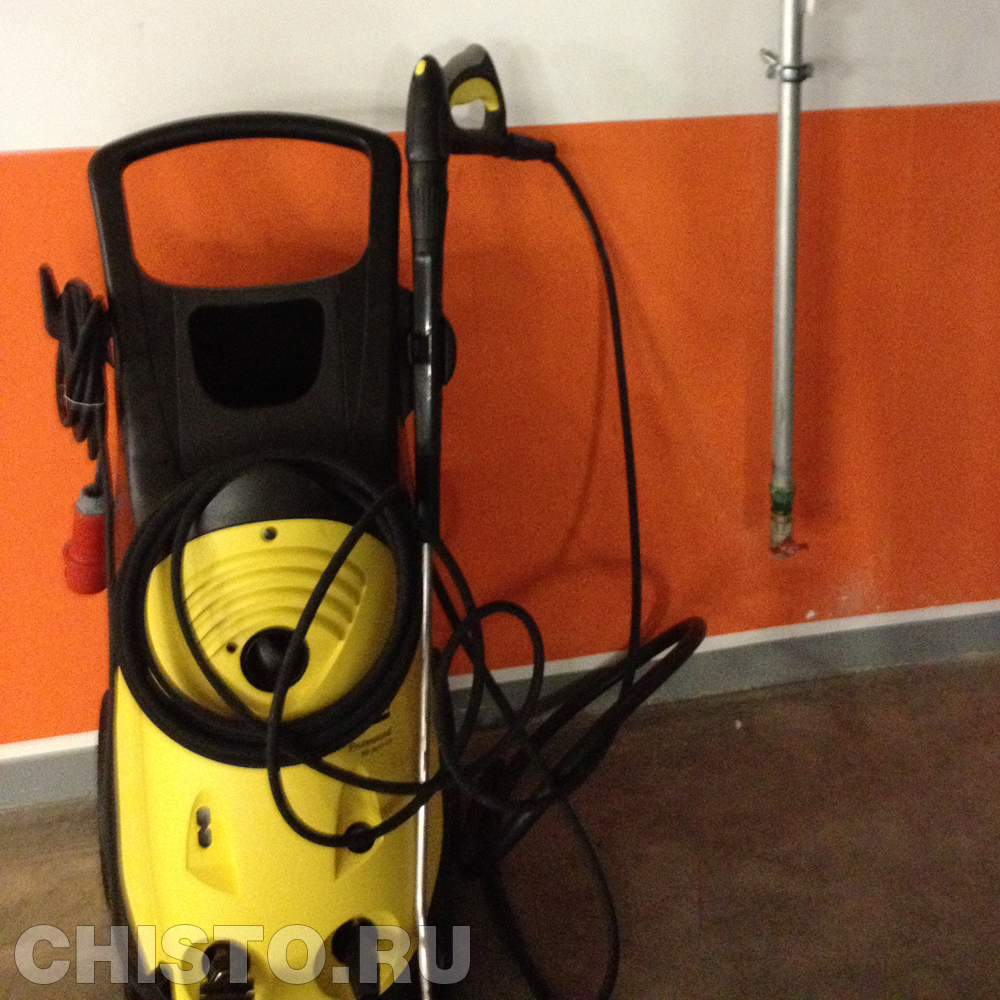

 Для обслуживания отстойника на уровне был установлен профессиональными аппарат высокого давления Керхер HD 10/21,(1.286-300) применяемый для размыва осадка на дне при утилизации.

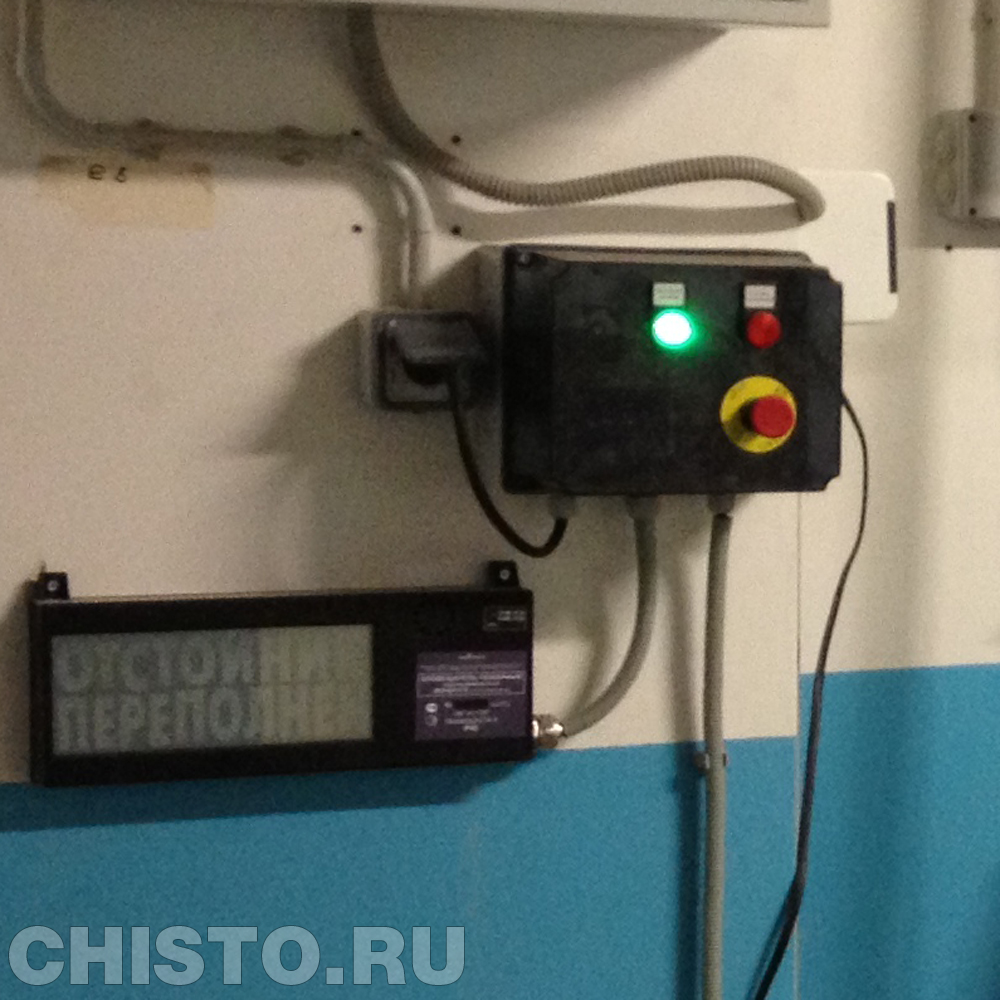

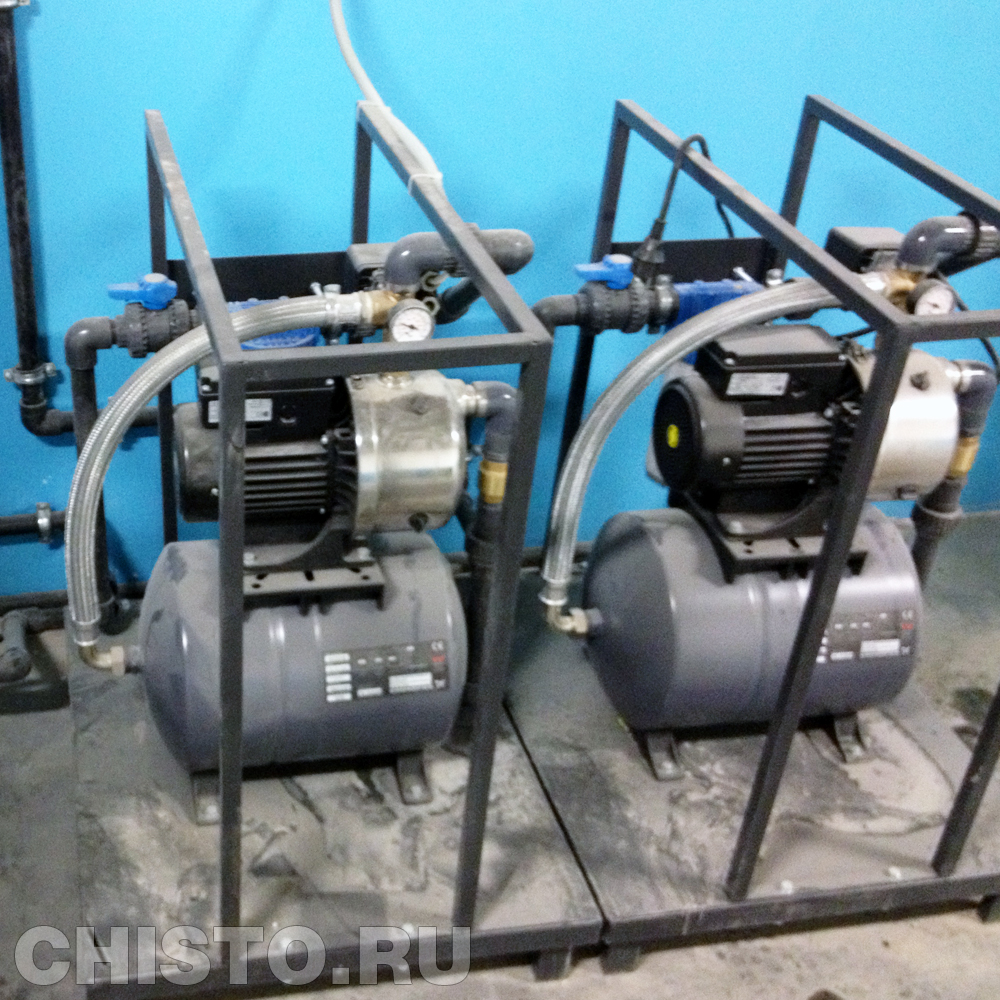

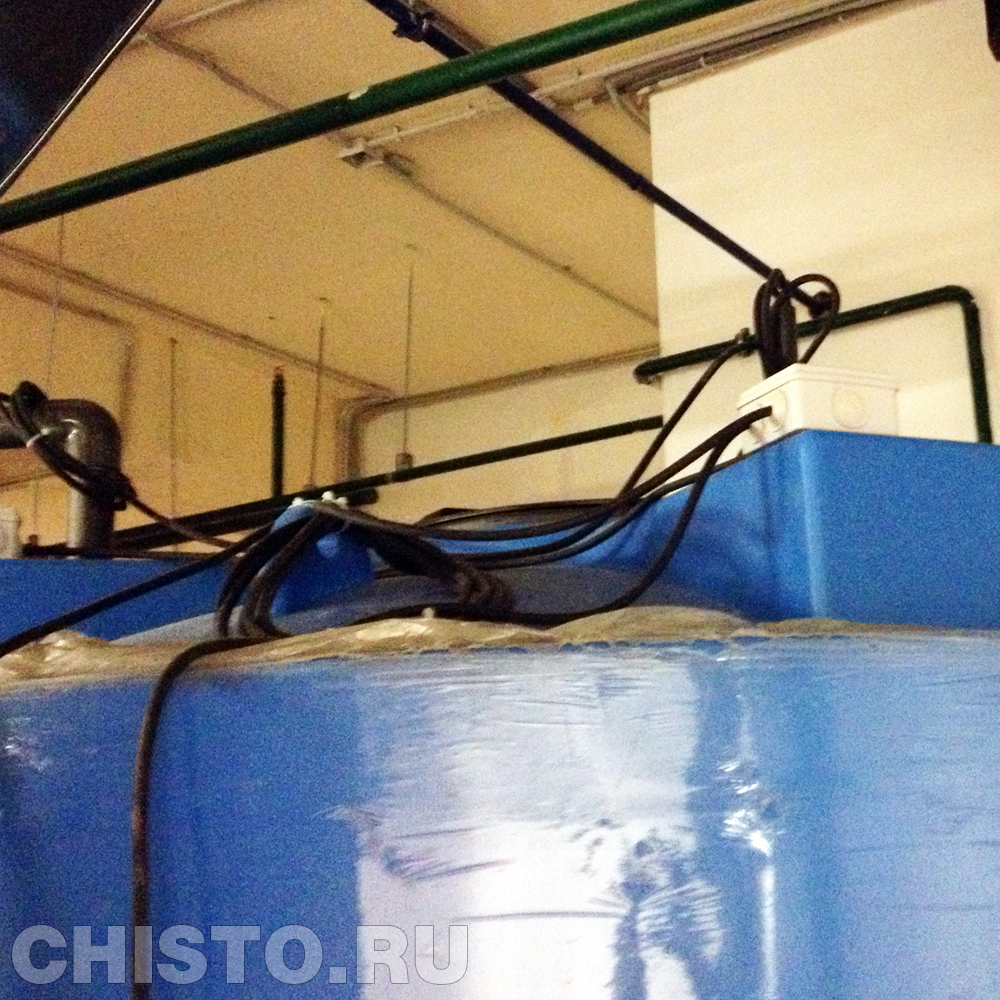

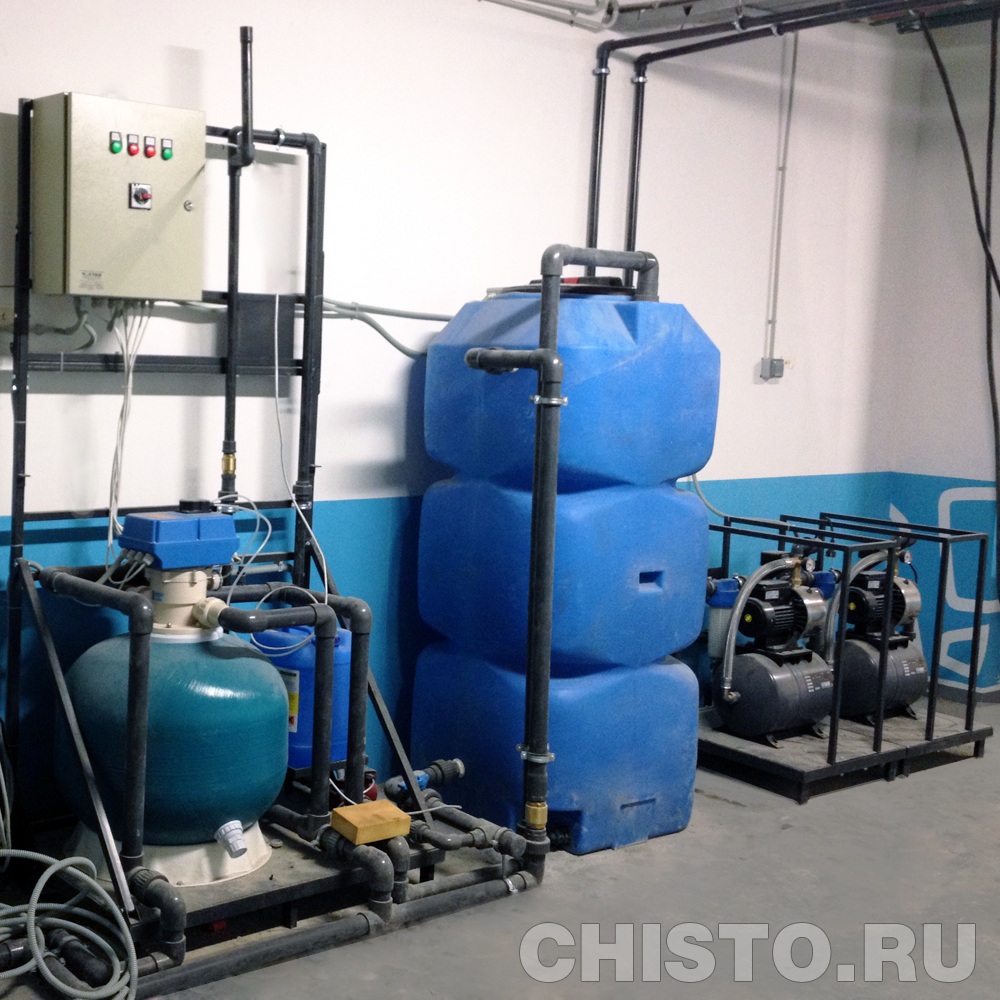

После отстаивания вода проходила фильтрацию через СОРВ-5/800-Р-АП(00.01-92) и отправлялась на аппараты при помощи двух модулей повышения давления.(00.01-33) Во-избежании переполнения бака отстойника, система была снабжена сигнализирующим устройством со световой и звуковой индикацией.(00.02-19)

Применение установки фильтрации воды заметно экономит водные ресурсы. Отфильтрованная вода прекрасно подходит для первичного обмыва колёс, бамперов, подкрылок и несущих частей транспортного средства. Этот подход заметно снизит затраты. Для желающих помыть свой автомобиль полностью, далее на паркинге был размещен моечный бокс для комплексной чистки и мойки транспортных средств на 4 поста со своим отстойником, системой очистки воды и аппаратами высокого давления. Проект вел, менеджер ЧК, Герасимов Виталий.
