Система орошения - Karcher Rain System™

2014-03-24

Новинка от компании Karcher (Керхер), увидевшая свет в начале второго квартала 2014 года - это возможность спроектировать свою автоматизированную систему орошения. Новая технология орошения Kärcher Rain System™ (Керхер рэйн систем) отлично подойдёт, как начинающим, так и опытным садоводам любителям, к началу летнего сезона. С каждым днём становится теплее и все стараются вырваться за город  к своим домам и участкам. Ведь самое время подготовить участок  к летнему сезону  и организовать  водоснабжение с учётом будущих  проектов и планов размещения клумб, грядок, и прочих элементов ландшафтного дизайна. Сочетая преимущества систем традиционного и капельного полива, она способна работать под давлением до - 4 бар. Следует более детально разобраться в компонентах данной системы, и ознакомиться с её возможностями. Приобрести начальный комплект без блока управления можно приобрести здесьВ целом данная система проста в построении и расположении компонентов. Вы должны иметь источник водоснабжения, будь то водопроводный кран или насос качающий воду из альтернативного источника. Далее на источник устанавливается блок управления или оборудование для управления поливом или поливочный таймер:



Блок для управления поливом Premium

SensoTimer ST6 eco!ogic (2.645-213) *

SensoTimer ST6 Duo eco!ogic (2.645-214) *

*комплектуются датчиками влажности земли.

Более подробно о блоках:  SensoTimer™ ST

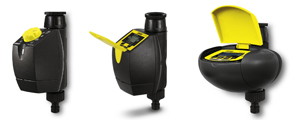

Блок для управления поливом Standart

WU 60/2 sun (2.645-034)

WU 60/49 (2.645-035)**

WU 90/72 (2.645-036)**

**возможно подключение  датчика дождя (2.645-037).

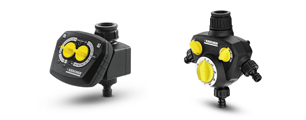

Распределитель с таймером

WT 2.000 (2.645-209)

Поливочный таймер

WT 4.000 (2.645-209)

Эти устройства имеют опцию разветвления на 2 и 3 потока, некоторые имеют дисплей, различные режимы работы и опции использования. К некоторым моделям есть возможность подключить дополнительные датчики дождя или влажности почвы. Комплектация и совместимость надо рассматривать индивидуально у каждого прибора. Далее устанавливается обычный шланг, длина которого должна достигать желаемого места размещения оросительной системы. Karcher предлагает  использовать шланг работающий под давлением до 4 бар, и диаметром 1/2". Следующим элементом в цепочке является редуктор с фильтром (2.645-226) или фильтр (2.645-225),  для защиты системы от засора частицами грязи.

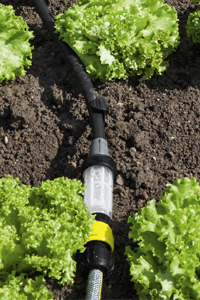

Редуктор с фильтром (2.645-226)
Фильтр (2.645-225)

При этом фильтрующий элемент может быть извлечен и очищен для дальнейшего использования. Следующим этапом мы к фильтру подключаем один из двух видов новых шлангов:

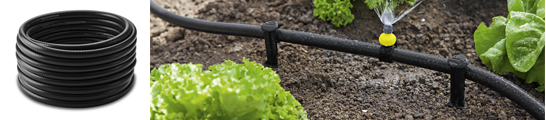

Системный шланг (2.645-227 (10м)) - для водоснабжения системы Kärcher Rain System™, обеспечивает надежное закрепление капельниц, форсунок и герметизирующих хомутов, оптимально сочетается с соединительными элементами. Наружный слой устойчив к атмосферным воздействиям и УФ-излучению. Шланг не содержит кадмия, бария и свинца. Разрезается на отрезки произвольной длины и комбинируется с сочащимся шлангом. Шланг можно закрепить на специальные колышки(2.645-237), и поднять его над уровнем землёй и растениями.

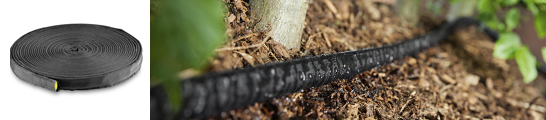

Сочащийся шланг (2.645-229 (10м) и 2.645-228 (25м)) – используется в цепи для эффективного полива растений вдоль линии прокладки, образуя  равномерное вытекание воды по всей длине шланга. Разрезается на отрезки произвольной длины и комбинируется с системным шлангом. Допускает удлинение до 50 м. Обеспечивает оптимальный полив при давлении  от 2 бар. По строению это 2-слойный шланг с внутренним слоем и текстильной оболочкой. Безопасный для здоровья высококачественный шланг без содержания фталатов и не содержит кадмия, бария и свинца.















Системный шланг используется для точечного полива по средствам использования специальных форсунок разных типов:

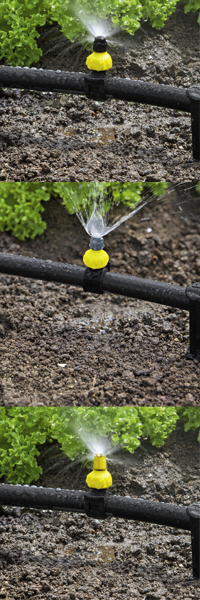

Чёрный наконечник - зона орошения 90 градусов

Серый наконечник - зона орошения 180 градусов

Жёлтый наконечник - зона орошения 360 градусов



Karcher поставляет данные форсунки комплектами:

  1. Форсунки для оросительной системы, Karcher Rain System™ (2.645-236)
  2. Комплект форсунок с колышком для Karcher Rain System™  ( 2.645-239).

Так же имеется капельница с серым наконечником без жёлтого основания, для капельного полива.



Капельница (2.645-234)

Они комплектуются клипсой и имеют острую иглу, которая прокалывает системный шланг в нужном месте, что даёт Вам больше возможностей для реализации ваших планов. Сочащийся шланг используется для полива вдоль всей длины. Идеальное решение для  постоянного увлажнения почвы без размытия грунта и особенно это пригодится для орошения растений, под корень, не допуская намокания цветов и листьев от капель. Так как микро отверстия располагаются по всей длине шланга, имеется определённое требование к давлению ( от 2 до 4 бар), для достижения максимального эффекта задуманного производителем. При помощи тройников c регулятором (2.645-231), можно комбинировать оба шланга обеспечивая максимальную зону орошения.

Тройник с регулятором (2.645-231)

Для лучевых ответвлений существуют специальные заглушки (2.645-233) и соединители(2.645-232) двух кусков системного шланга.

Заглушки (2.645-233)

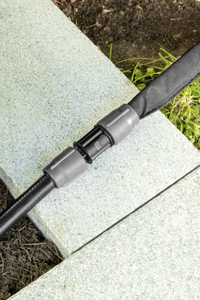

Соединитель (2.645-232)

При смене места размещения фарсунок, старые отверстия закрываются герметизирующими хомутами (2.645-235)для устранения подтеканий воды, разгерметизации и понижения давления.

Герметизирующий хомут (2.645-235)

Благодаря свободному размещению точек орошения можно спроектировать самые разнообразные модели проложения и комбинирования шлангов и форсунок, задавая при этом различные режимы орошения в блоках управления, тем самым автоматизируя систему полива, до максимума. Наладив 1 раз такую систему, вы всё лето сможете только регулировать настройки, и всячески, по потребности вносить изменения, в схему. Докупая дополнительные элементы, можно увеличивать  и усложнять конструкцию. Существуют стартовые наборы (2.645-238) в которые входят все элементы для проектирования начальной схемы орошения.

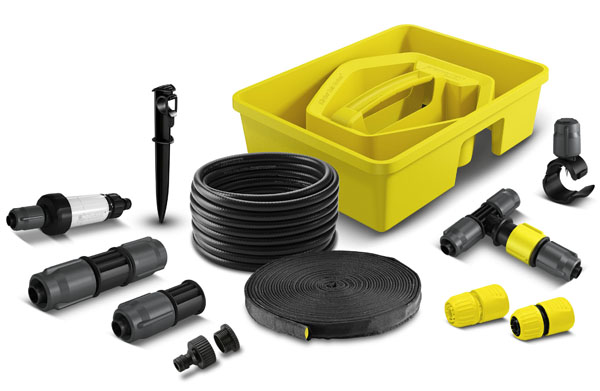

  • Стартовый набор Rain Karcher Sysytem «Basic» (2.645-238)
  • Сочащийся шланг 1/2"
  • Системный шланг 1/2"
  • 4 регулируемых тройника
  • 4 соединителя
  • 10 капельниц
  • 5 колышков для шлангов
  • 5 заглушек
  • 1 фильтр
  • 2 коннектора
  • 1 штуцер для присоединения к крану G1
  • с переходником G3/4

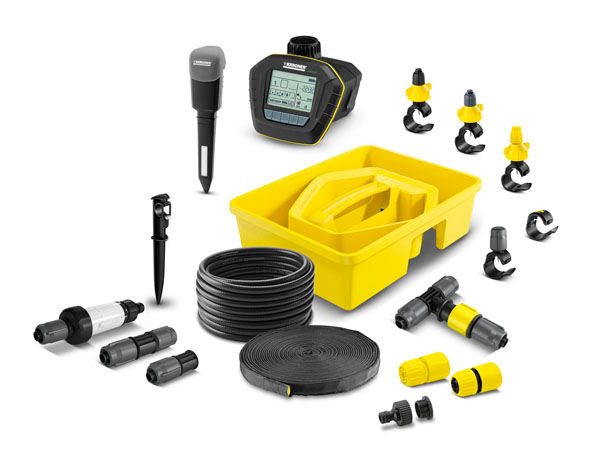

Комплект системы орошения Karcher Rain System «Premium» (2.645-245.0)

Блок управления поливом SensoTimer ST6 eco!ogic
1 датчика влажности почвы
Сочащийся шланг 1/2"" - 10м
Системный шланг 1/2""  - 15м
4 регулируемых тройника
4 соединителя
15 капельниц
10 форсунок (2 × 360°, 4 × 180° и 4 × 90°)
10 гермитизирующих хомутов
10 колышков для шлангов
5 заглушек
1 фильтр
2 коннектора
1 штуцер для присоединения к крану G1
с переходником G3/4"

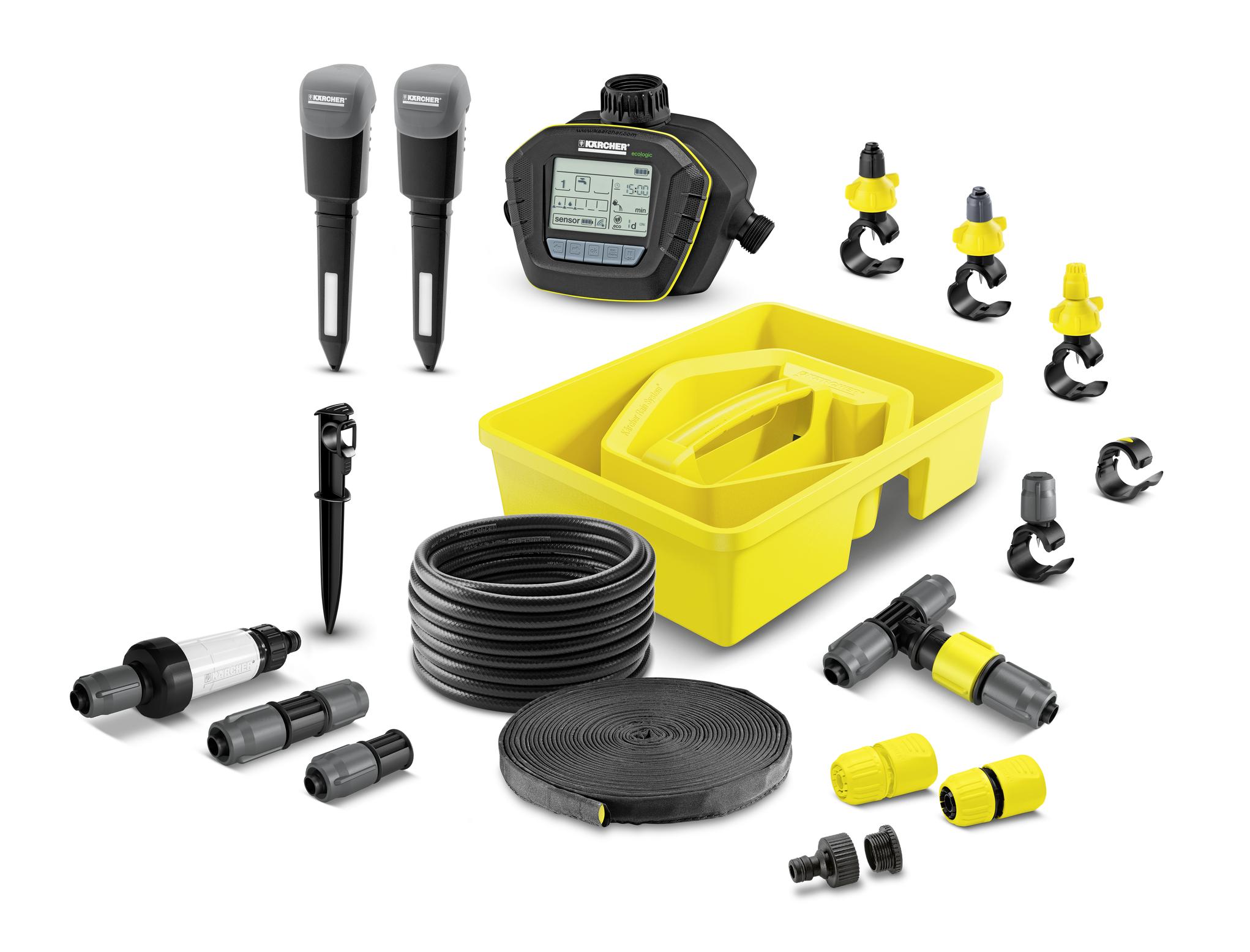

Комплект системы орошения Karcher Rain System «Deluxe» ( 2.645-246.0)
Блок управления поливом SensoTimer ST6 Duo eco!ogic
2 датчика влажности почвы
Сочащийся шланг 1/2"" - 10м
Системный шланг 1/2"" 1 кусок 15 м и 2 куска по 10 м
4 регулируемых тройника
4 соединителя
10 капельниц
15 форсунок (3 × 360°, 4 × 180° и 6 × 90°)
10 гермитизирующих хомутов
15 колышков для шлангов
5 заглушек
1 фильтр
2 коннектора
1 штуцер для присоединения к крану G1
с переходником G3/4"



Полезные статьи : Садовые насосы или как сделать полив приятным занятием

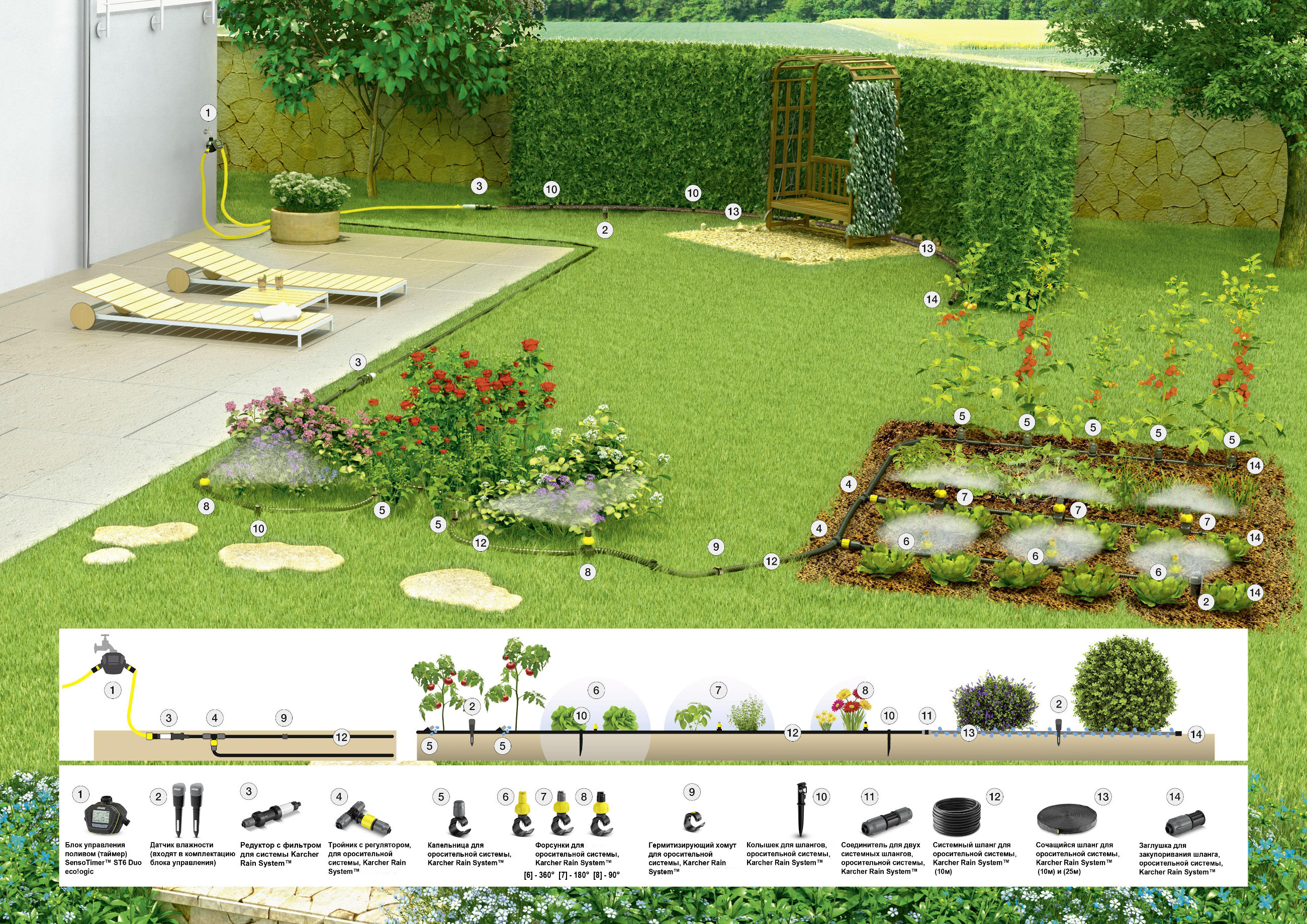

Кликнув 2 раза по картинке Вы сможете рассмотреть схему ниже, более детально!

Более подробно о блоках:  SensoTimer™ ST
