Предпроектное решение

Наш технический отдел, специально для Вас может составить индивидуальное бесплатное техническое задание (Проект технического задания является бесплатным при заказе оборудования в нашей компании или заказ полного проекта оплачивается отдельно) для вашего объекта под заказ, который будет содержать в себе подробные планы и разрезы, размещения лотков и отстойников, электро и водоснабжения, рекомендации по эксплуатации и технологии работы с оборудованием от наших специалистов. Мы расскажем, покажем и научим, как правильно эксплуатировать оборудования для получения максимальной выгоды. Сделайте первый шаг и оформите заявку на проект

Оформить заявку на бесплатный проект





Для вашего удобства  мы выбрали наиболее востребованные предпроектные решения. Вы можете ознакомиться с техническим заданием, возможными вариантами решения поставленной задачи, а так же совершенно бесплатно скачать их для самостоятельного ознакомления.

    1. Раздел:  Организация систем водоснабжения высокого давления

Цель: Оптимизация системы водоснабжения моечных комплексов.

Причина оптимизации: Не правильно установленная, не качественная или устаревшая система управления и коммуникаций водоснабжения.Периодическое нарушение целостности шлангов, не правильной эксплуатация или не соблюдение правил хранения. Материалы сильно изнашиваются, и срок службы сокращается втрое, а замена и ремонт приносят убытки.

Проектные решения оптимизации систем водоснабжения моечных комплексов:

  1. Установка вспомогательного оборудования: барабаны ВД

Увеличивают срок эксплуатации шлангов, за счёт правильного и компактного хранения.  Механизм оснащён системой инерционного сматывания, ускоряющего процесс подготовки комплекса.

Пример реализации проекта:

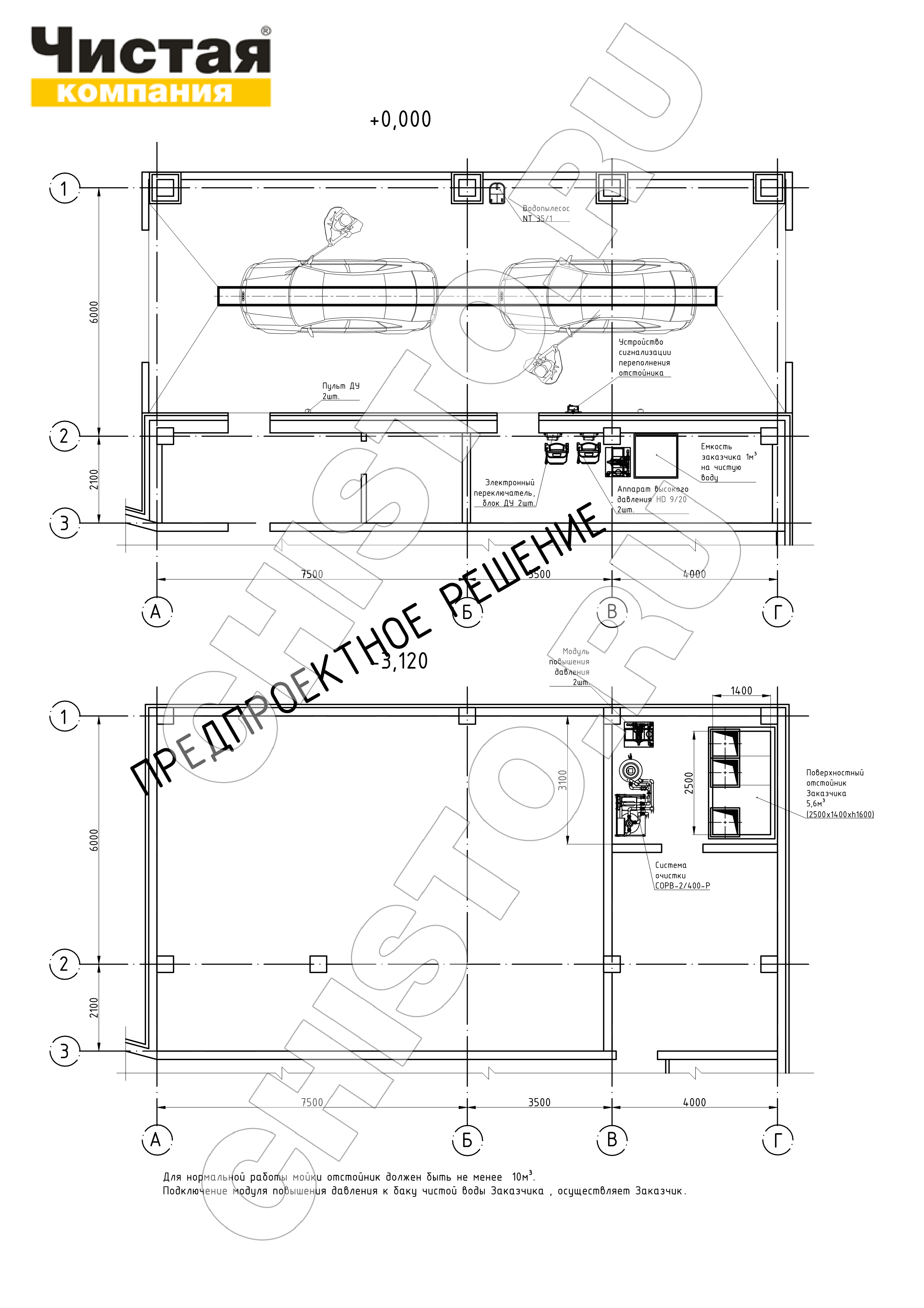

- 2 поста  Скачать

  1. Установка вспомогательного оборудования: поворотные штанги ВД

Штанги исключают создание препятствий и запутывания, а как следствие и излишнего трения. Удобный доступ ко всем точкам объекта чистки без лишних манипуляций.  Ускорение процесса работы, увеличивающего пропускную способность каждого поста.

Пример реализации проекта:

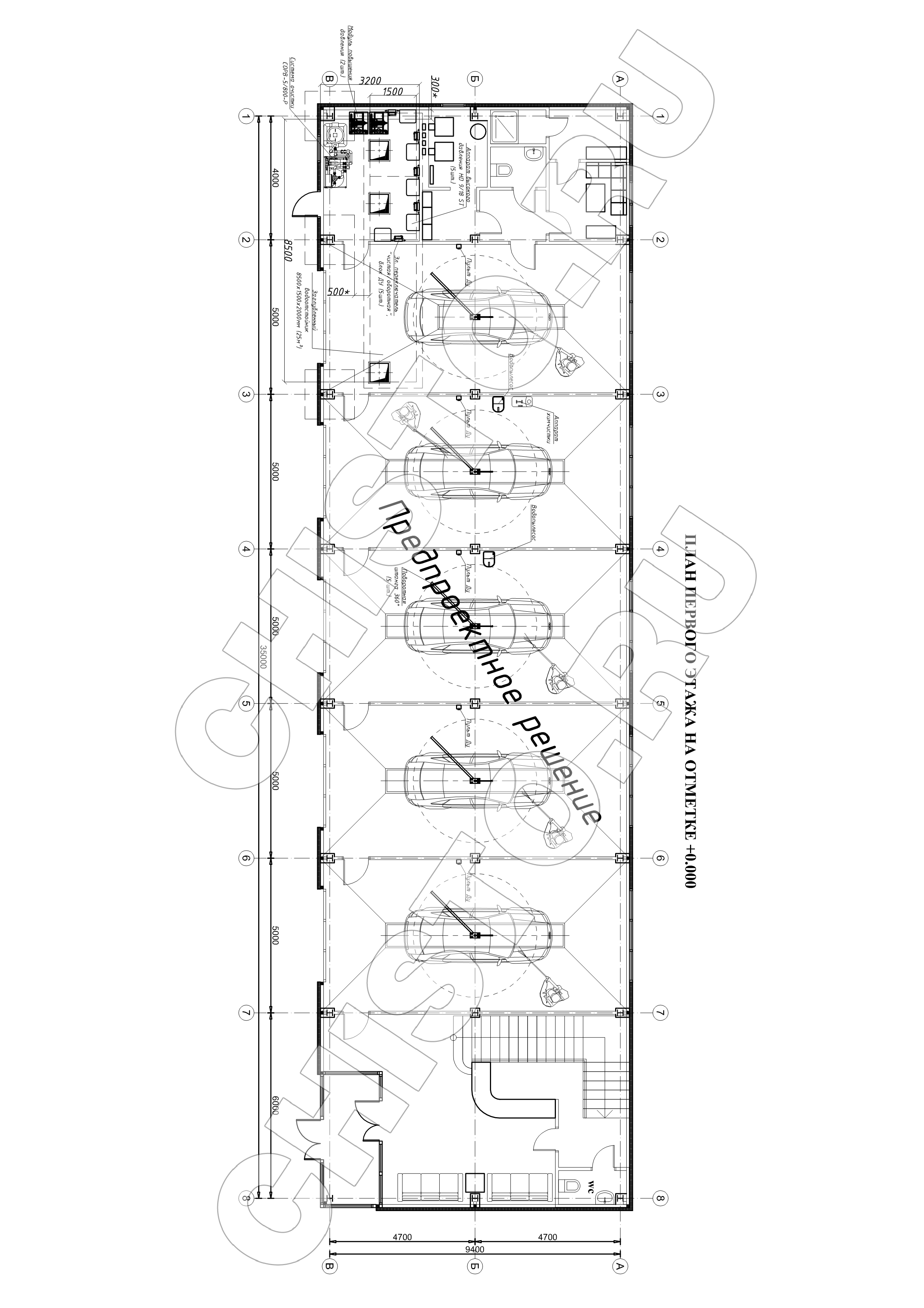

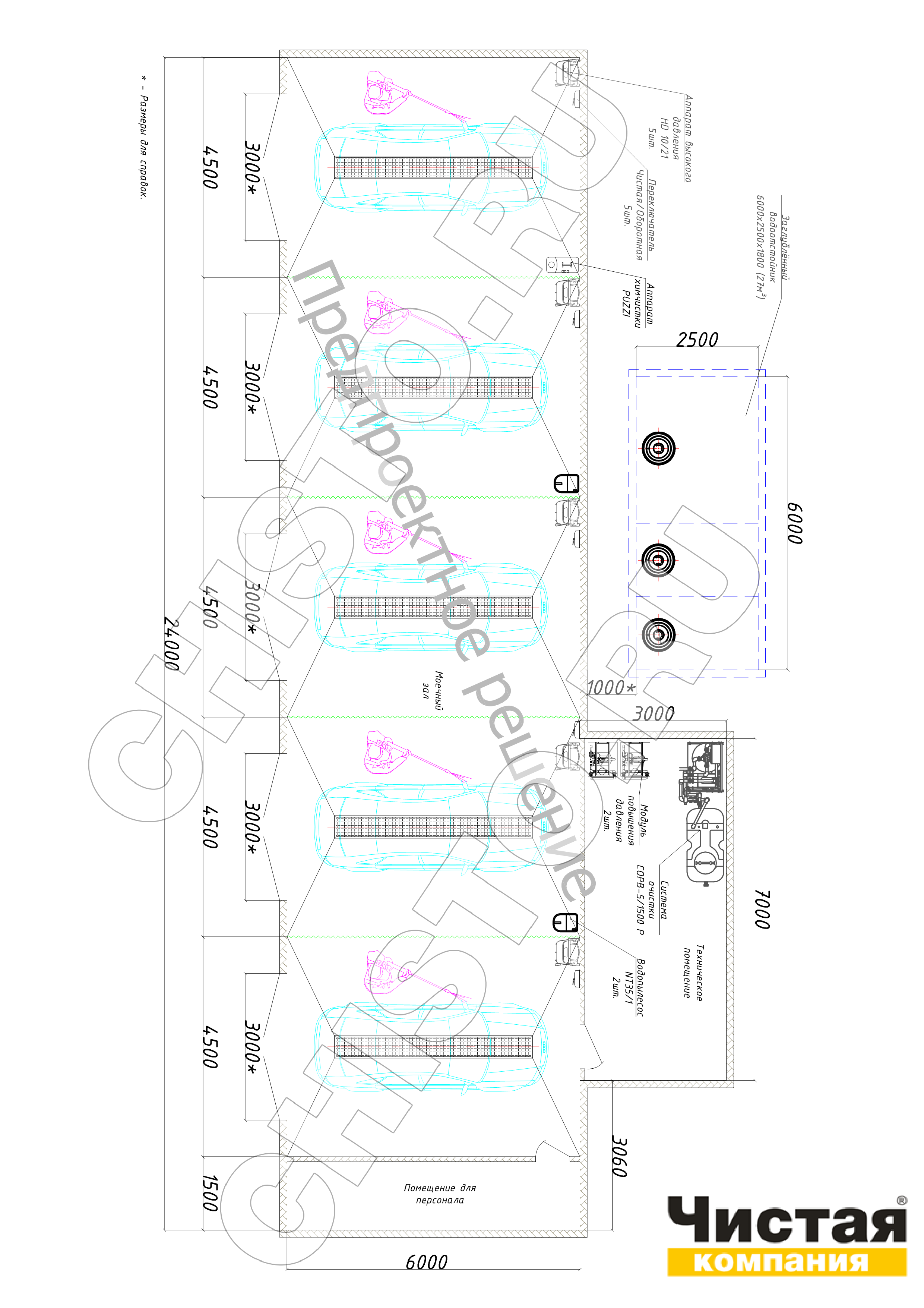

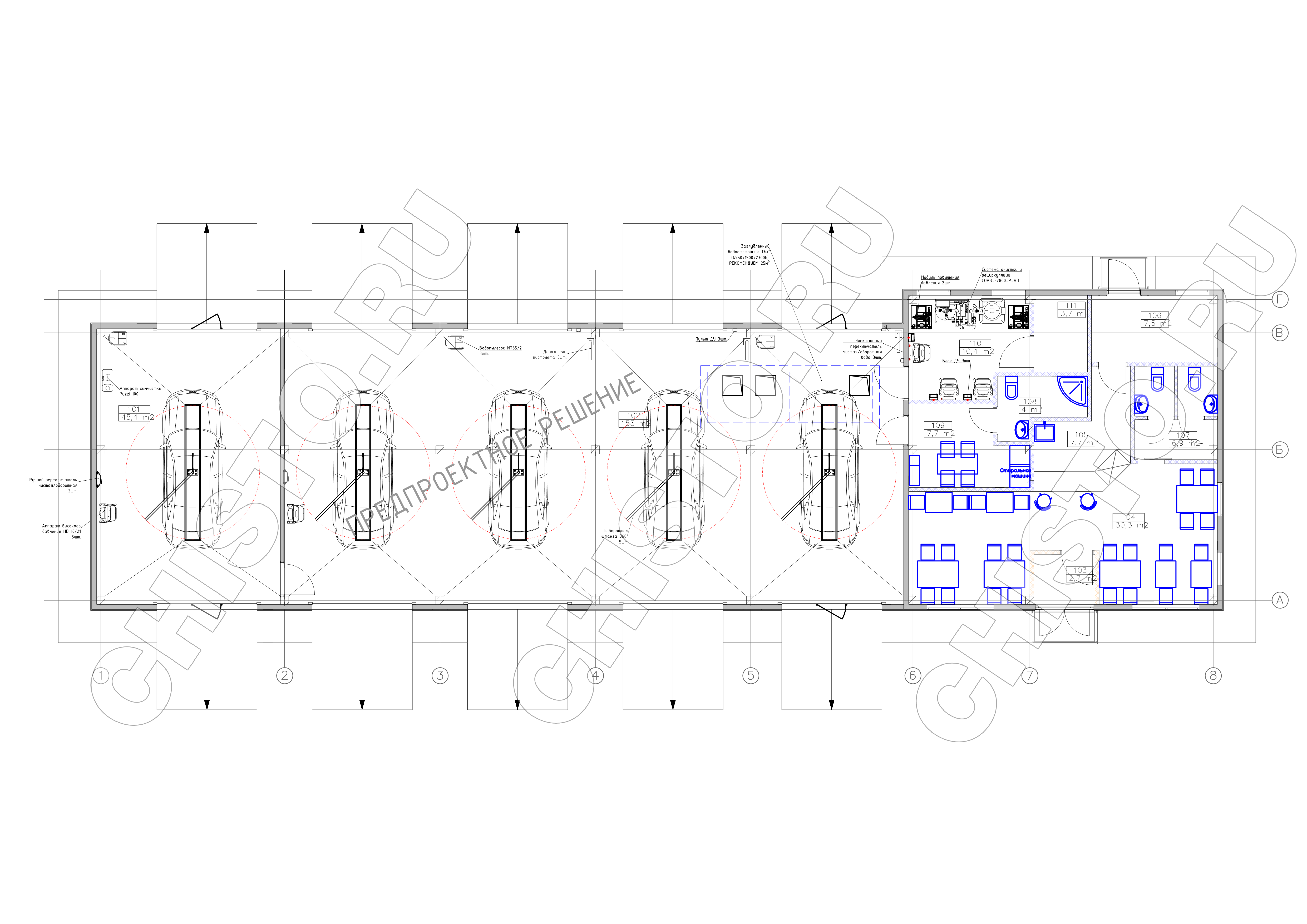

- 5 постов Скачать
- 5 постов Скачать

  1. Установка  вспомогательного оборудования: шланговый подвес

Установка шлангового подвеса позволяет устранить излишнее трение и заломы, сохраняя работоспособность. Роликовые подвесы способствуют плавности хода и равномерному удлинению. Установка такой системы позволит бережно эксплуатировать шланги ВД.

Пример реализации проекта:

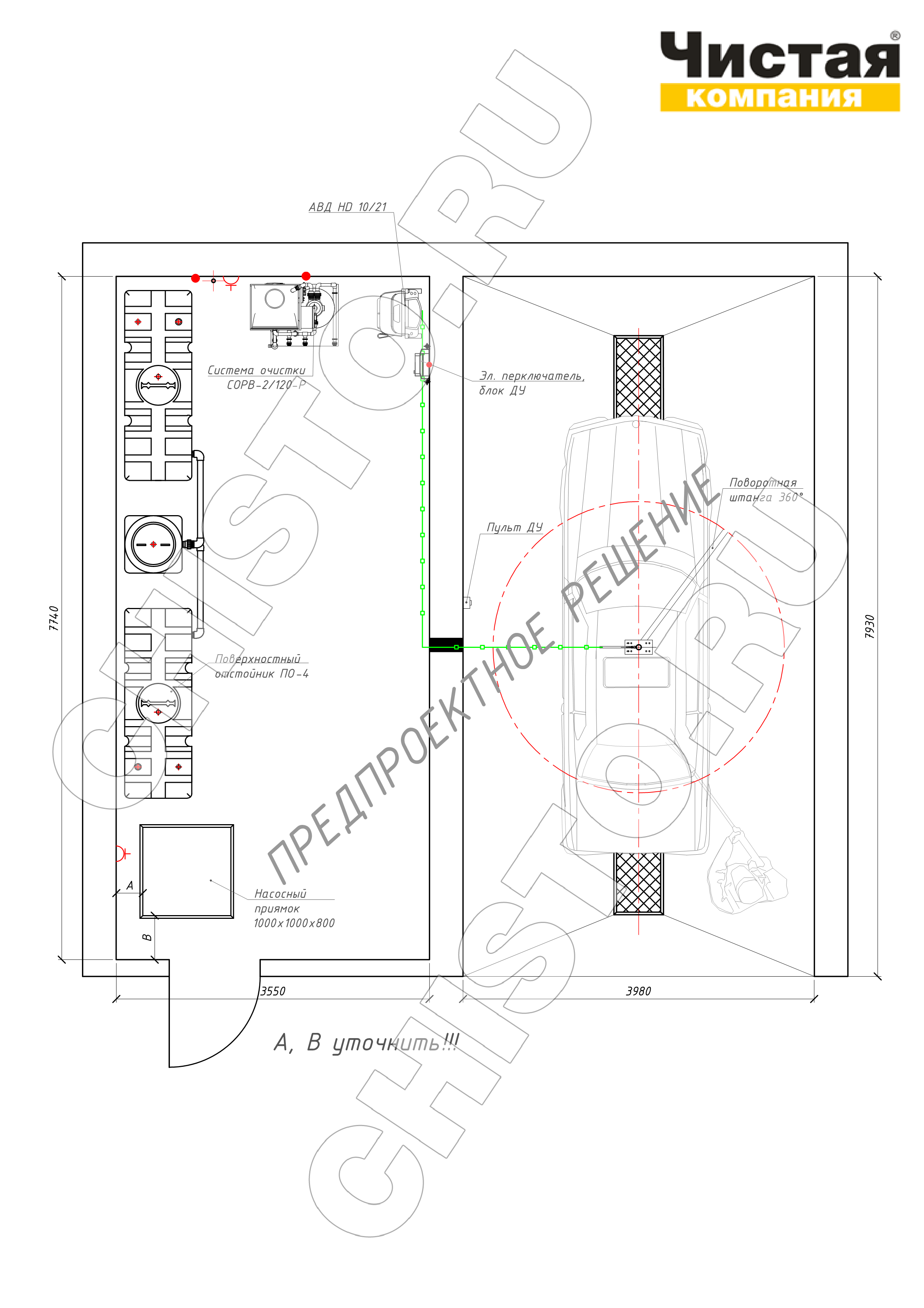

- 1 пост     Скачать

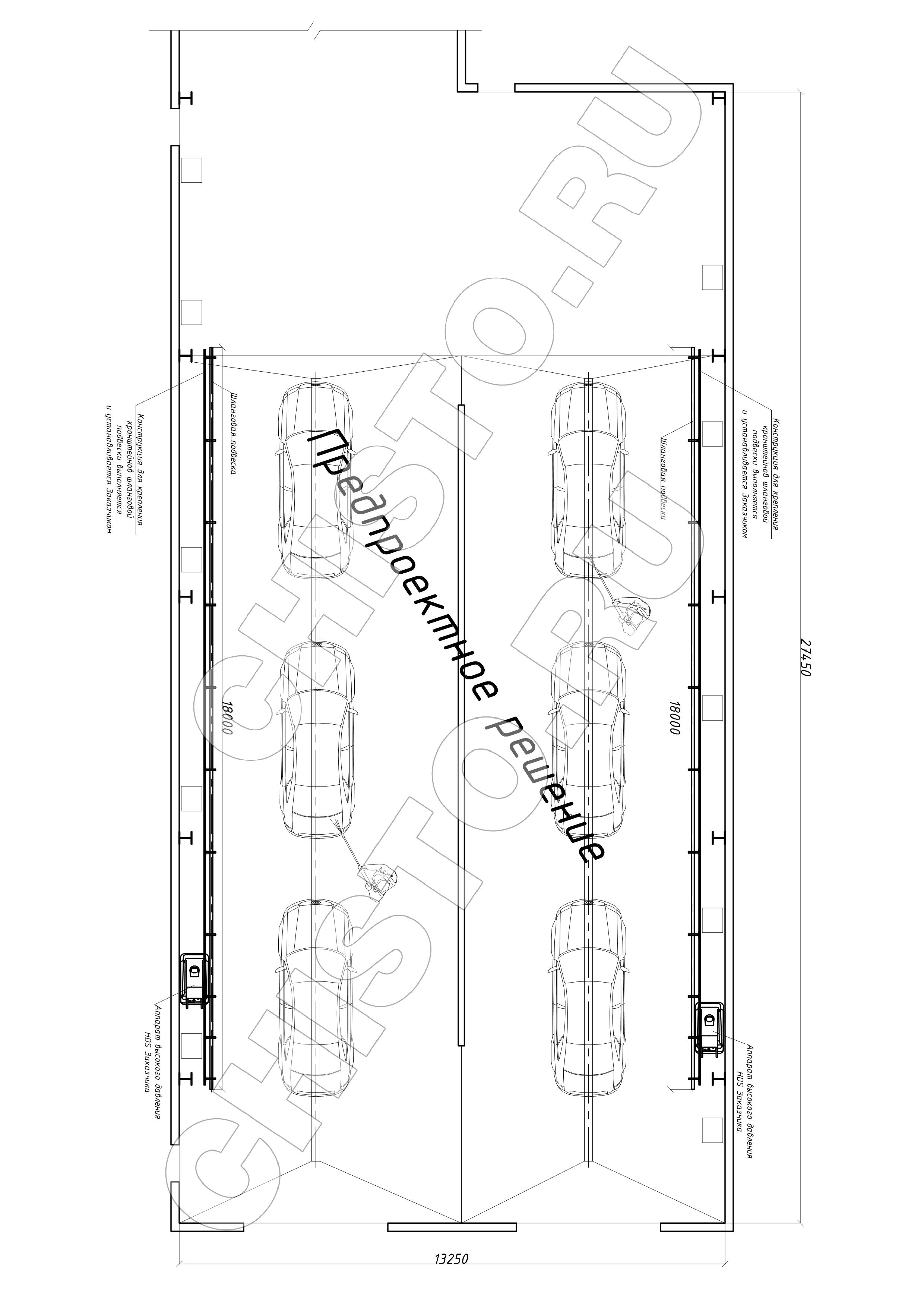

- 6 постов Скачать



  1. Раздел:  Установка систем промывки днищ автотранспорта

Цель: Установка системы автоматической промывки днища транспортного средства при въезде на объект.

Причина установки: Грязь, приносимая на днище, колёсных арках, колёсах и прочих агрегатах транспортного средства, засоряет дорожное покрытие паркинга.  Загрязнение территории влечёт за собой увеличение расходов на уборку.

Проектное решение установки системы мойки днищ

Установка предназначена для мойки днища, колес, колесных арок и порогов легковых автомобилей. Применение данной установки позволяет легко и быстро удалить загрязнения с днища автомобиля, порогов, колес и колесных арок, сконцентрировать их в одном месте, что существенно упрощает процесс уборки помещения, сбора загрязнений и их утилизации.

1. Пример установки на территории наземного паркинга. Значительно уменьшает затраты на коммунальное обслуживание территории. Насос поднимает воду из насосного приямка и направляет в очистную систему.

Пример реализации проекта:

- 1 пост Скачать

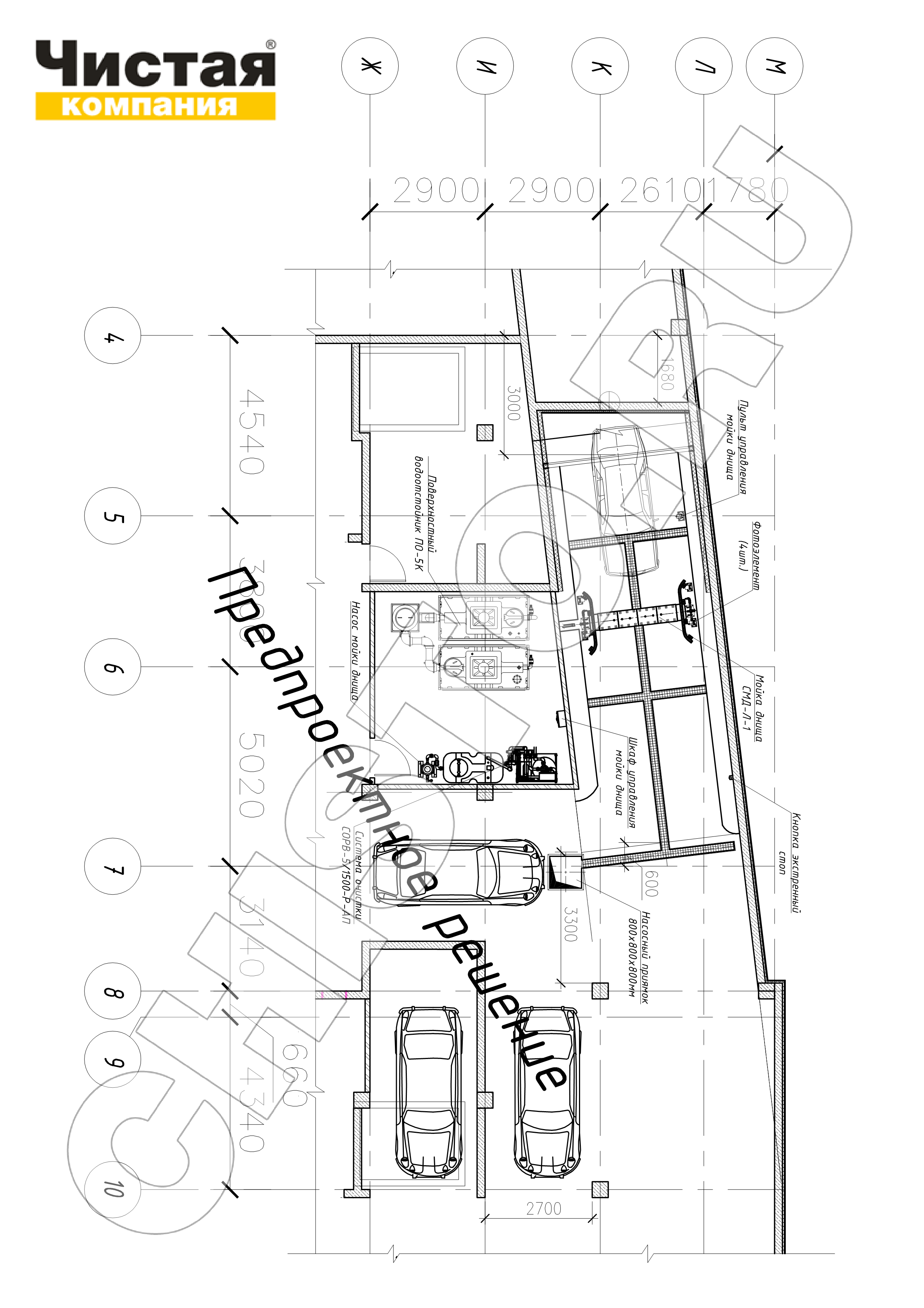

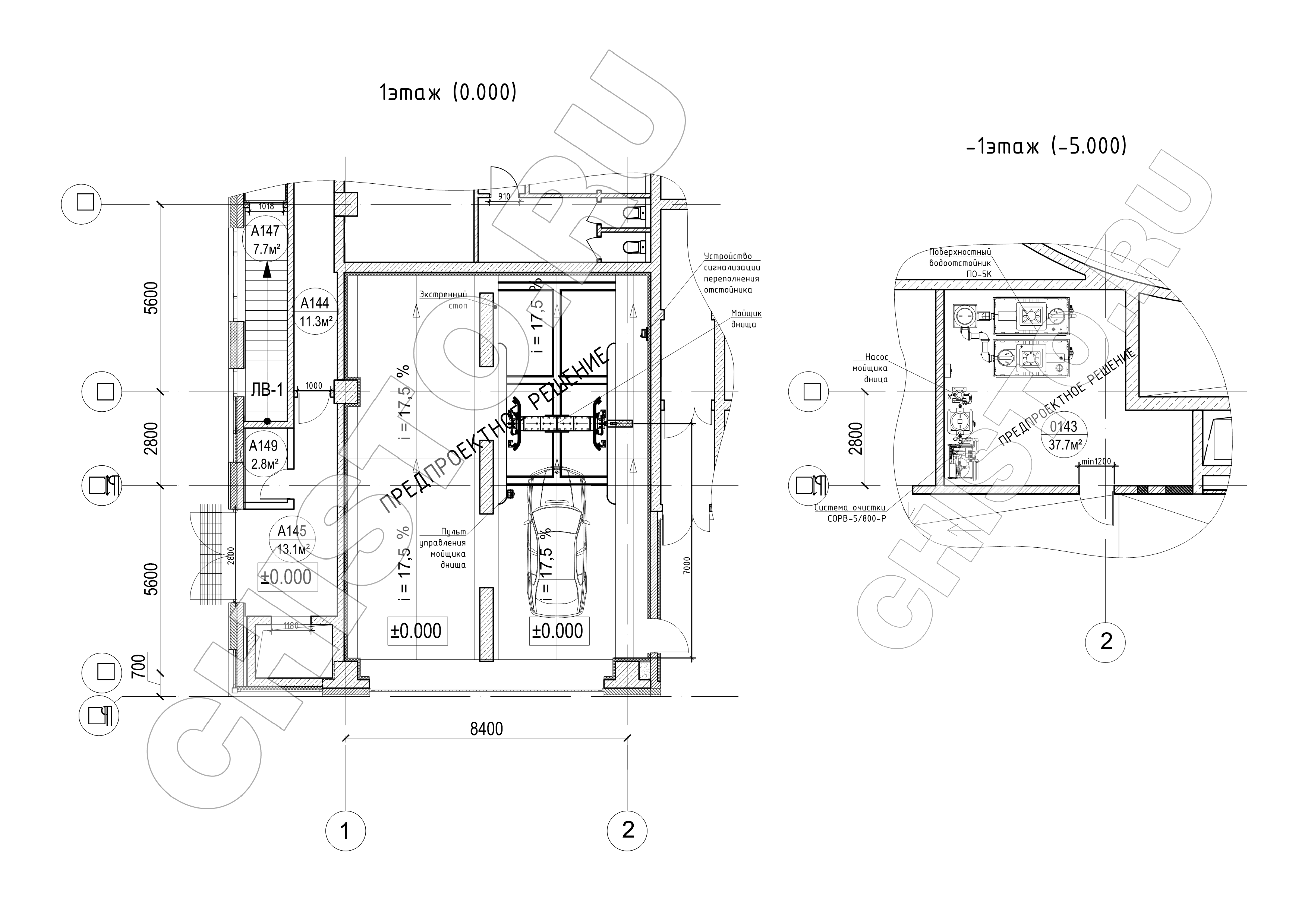

  1. Пример установки на въезде в подземный паркинг. Явным преимуществом данного случая является возможность установки мойщика днища в лотки с заглублением  до 120 мм. В подземных паркингах есть возможность обеспечить сток воды в расположенные ниже уровнем очистные сооружения самотёком.

Пример реализации проекта:

- 1 пост Скачать

  1. Комплексная планировка и установка основных элементов моечного комплекса.

Цель:  Расчёт и установка,  а так же комплексная модернизация уже установленных систем. Правильно спроектированная система максимально увеличит срок эксплуатации оборудования и уменьшит вероятность непредвиденных ситуаций.

Комплексная планировка  проводится при согласовании и подборе оборудования для Вашей мойки. Наш технический отдел выберет лучшее решение для размещения и планировки всего комплекса мойки  «с нуля»,  исходя из особенностей помещения и желаний Заказчика.

  1. Оборудование на одном уровне с мойкой, в моечном зале.

Размещение всего комплекса оборудования на одном уровне в едином помещении, обусловлено дефицитом места. Такие условия требуют максимального профессионализма и внимательности, при подборе оборудования и планировании его установки. Ведь кроме удобства эксплуатации, должно оставаться место и для технического обслуживания.

Пример реализации проектов:

- 1 пост Скачать

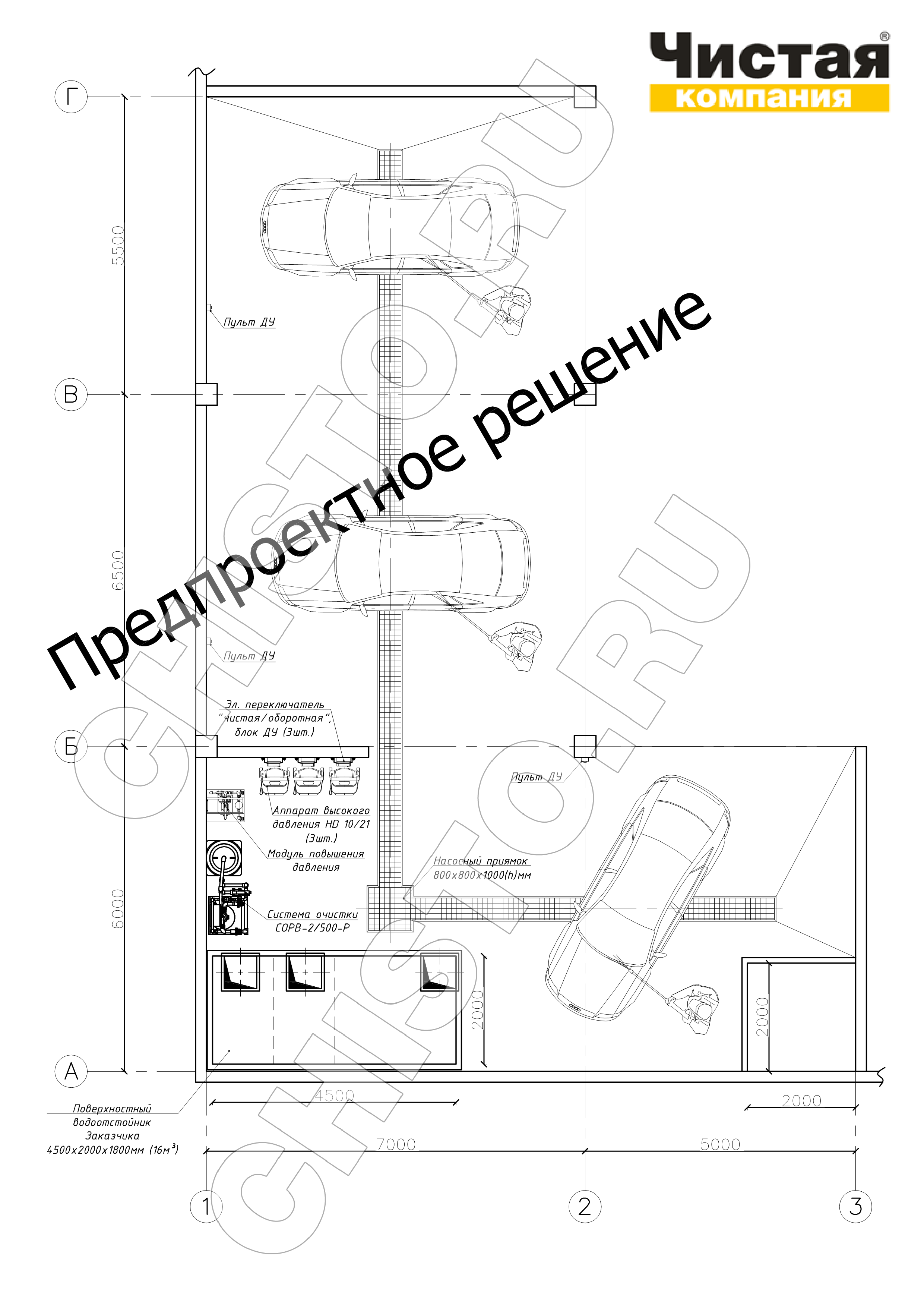

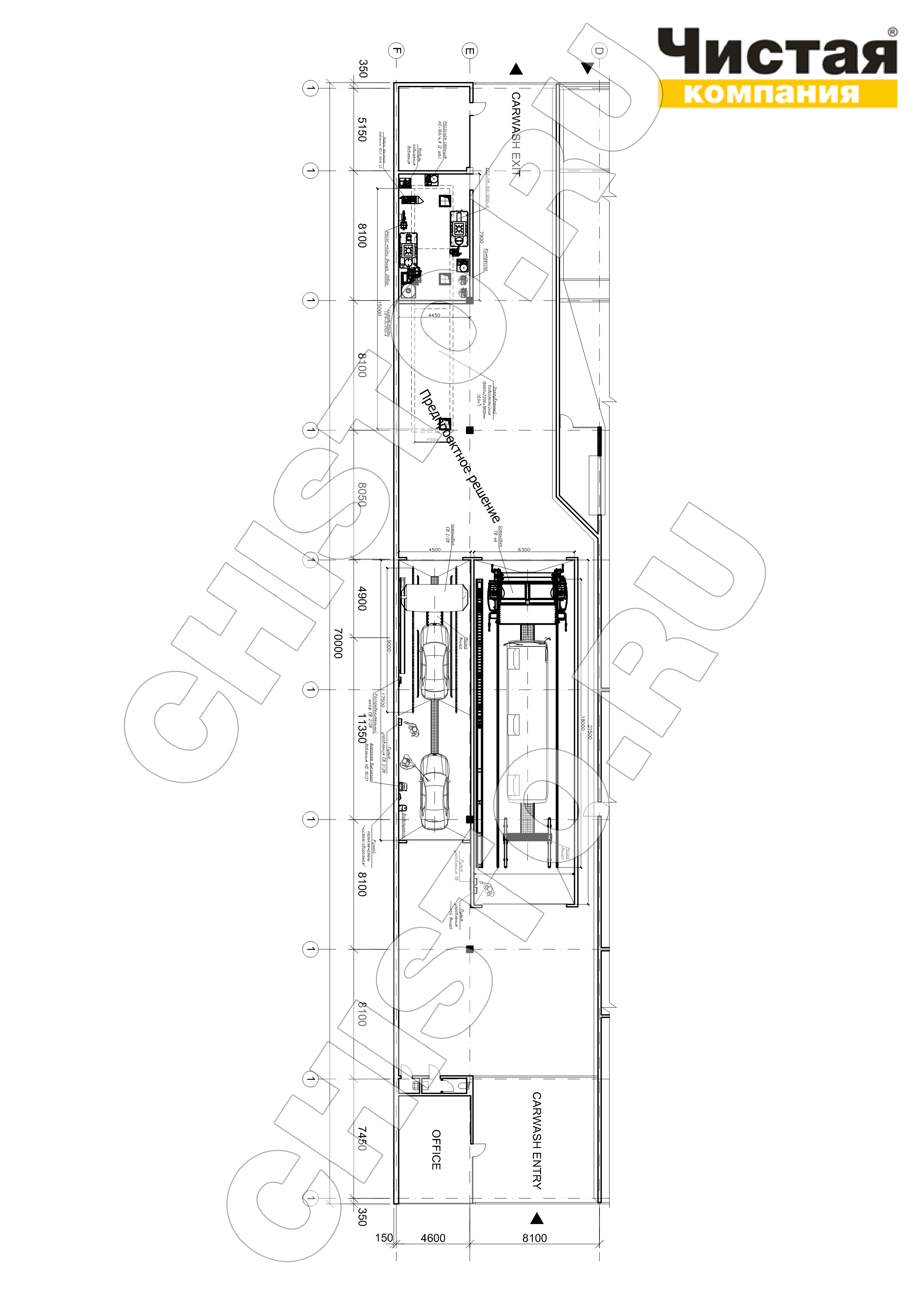

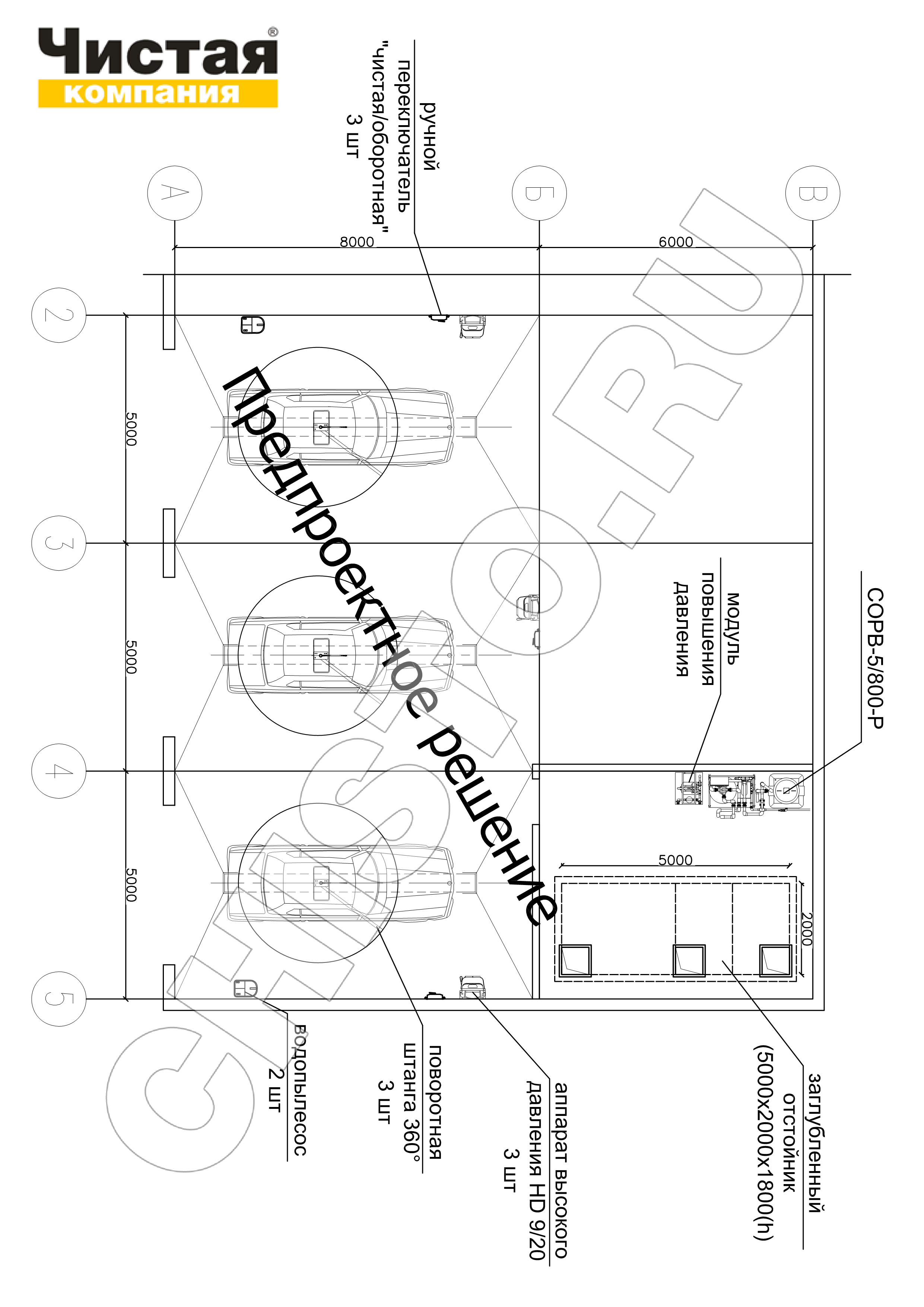

- 3 поста Скачать

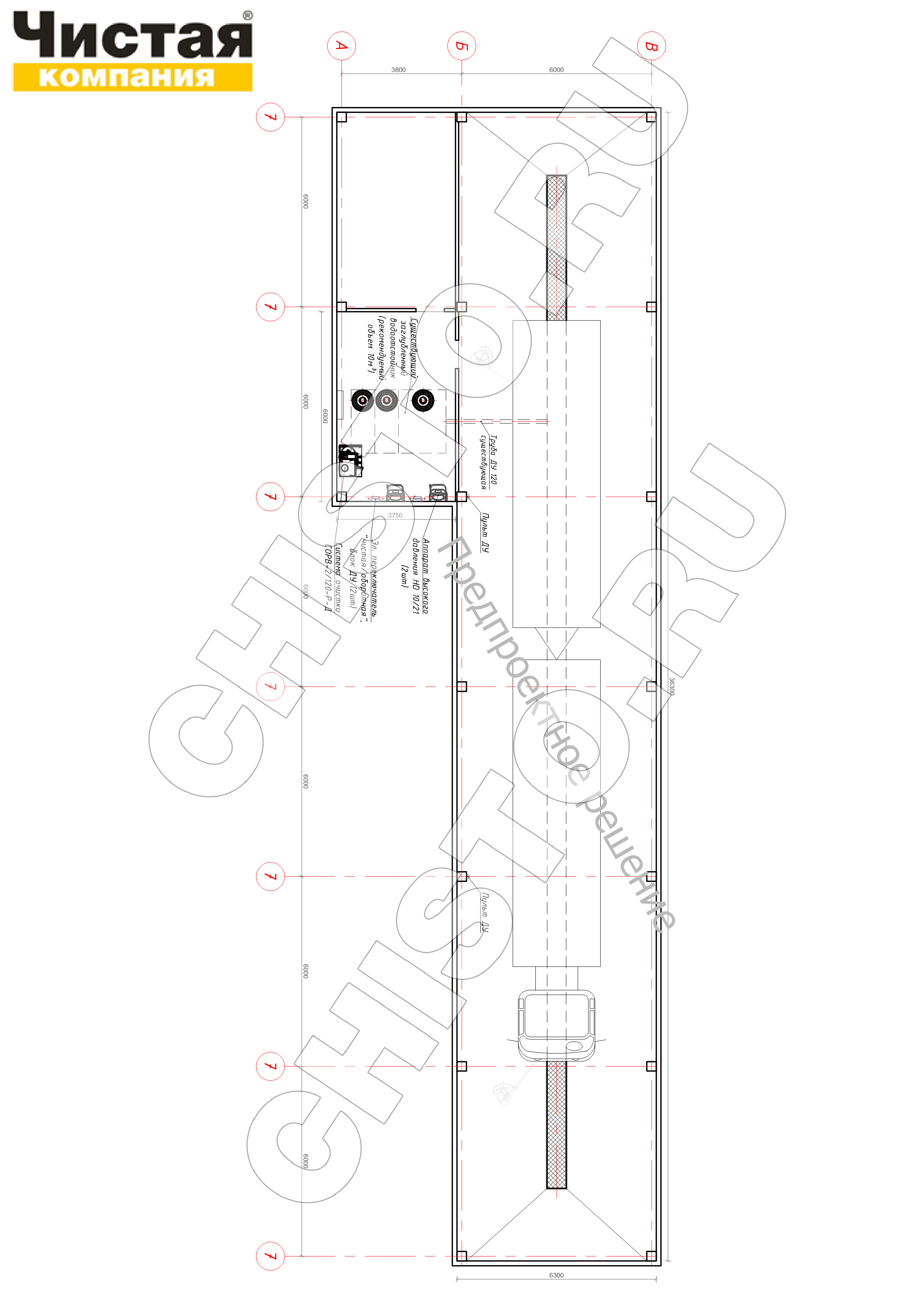

  1. Оборудование на одном уровне с мойкой, в тех. помещении.

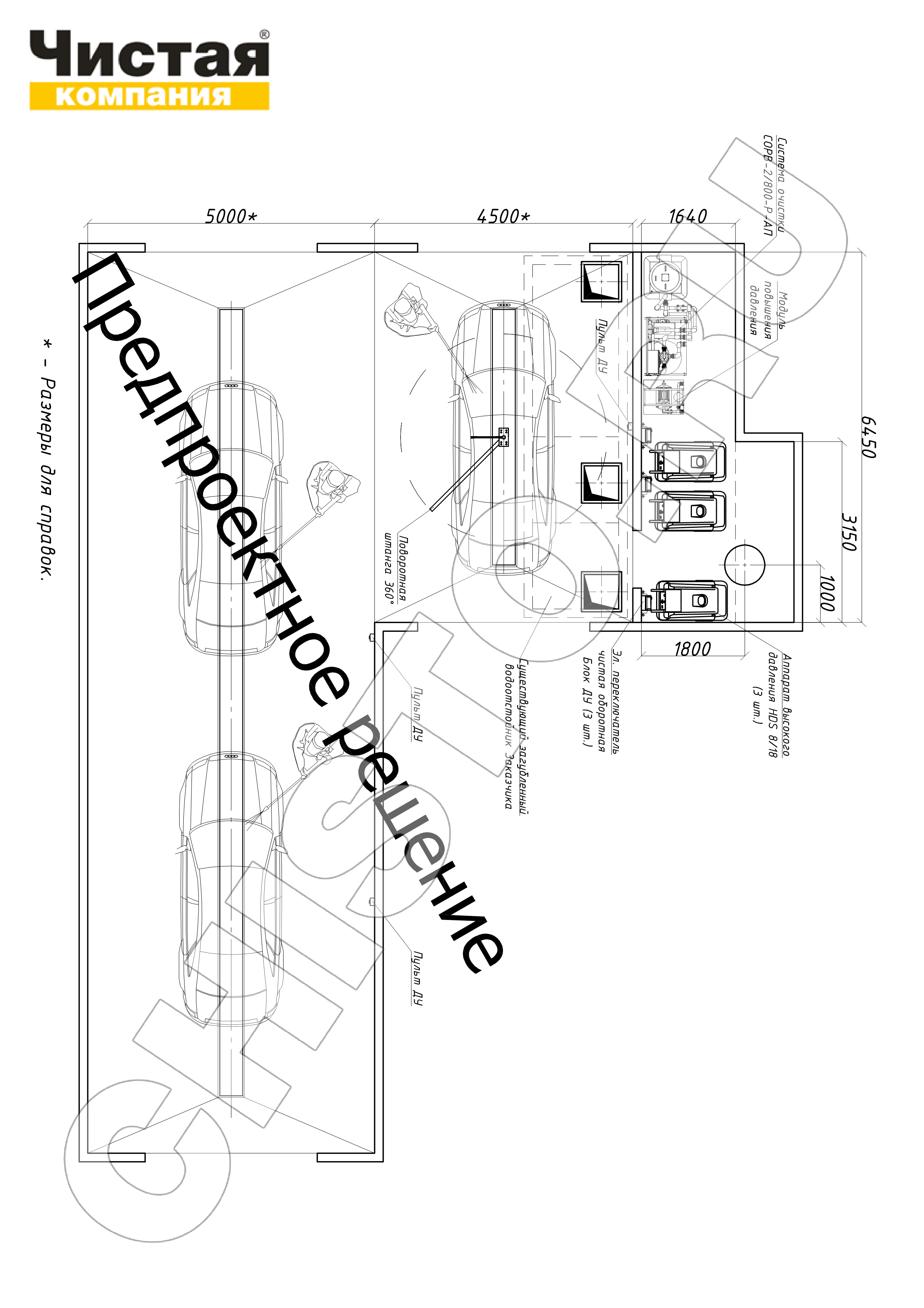

Размещение всего комплекса оборудования на одном уровне в разных помещениях, безусловно, верное решение. Находясь в техническом помещении, изолированном от повышенной сырости и грязи, оборудование прослужит значительно дольше. Более низкий уровень шума при процессе мойки, улучшит условия труда. Изолированное техническое помещение от моечного зала позволит замедлить процессы воздействия условий повышенной влажности на агрегаты аппаратов, а так же позволит производить ремонт и обслуживание в чистоте.

Пример реализации проектов:

- 3 поста Скачать                   - 3 поста Скачать

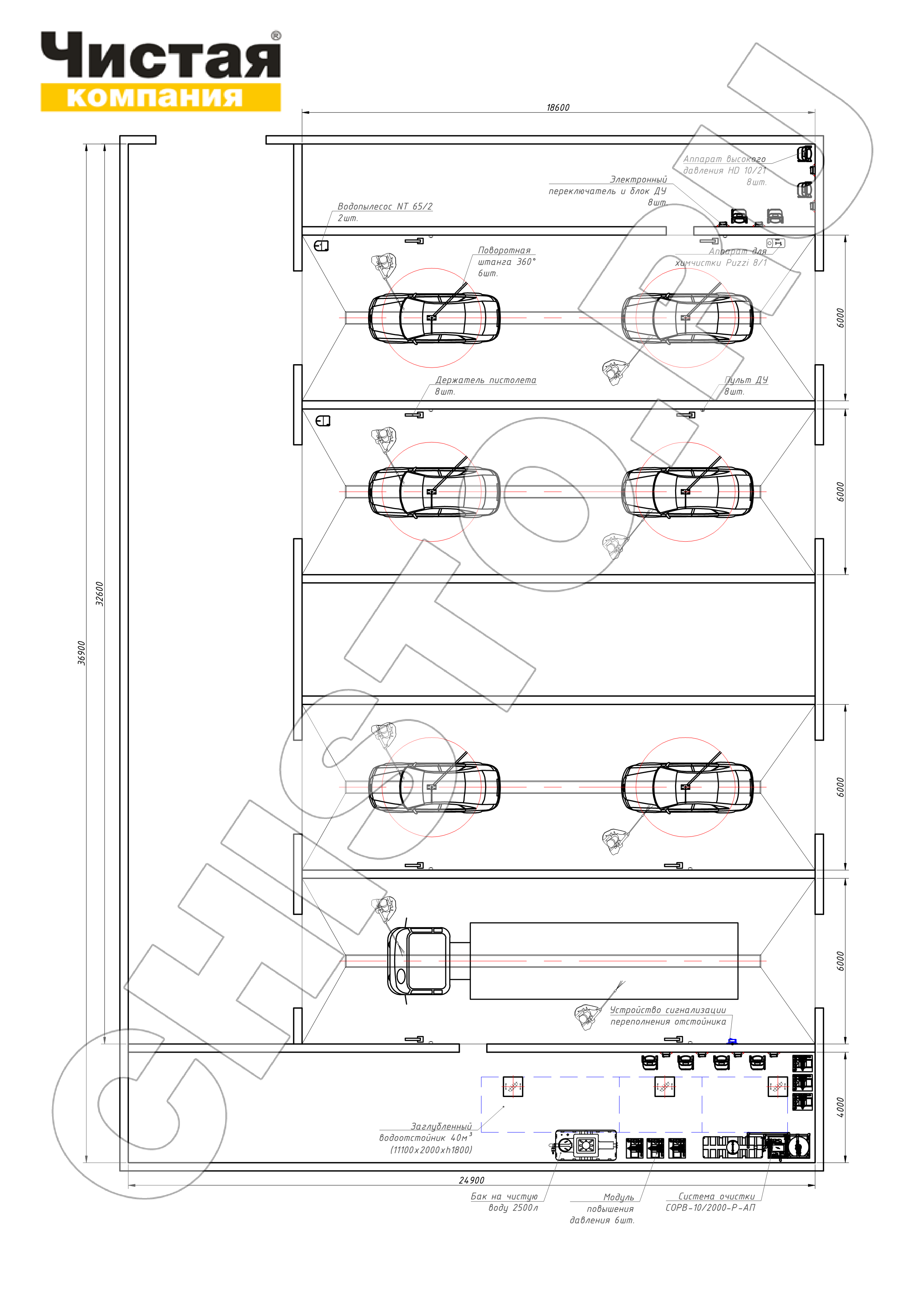

- 7 постов  Скачать                - 2 поста Скачать

  1. Оборудование на разных уровнях с мойкой, в тех. помещении.

При размещение на разных уровнях оборудования в техническом помещении, создаются условия упрощения системы стока грязной воды в отстойник. В системе уже не требуется насос для закачивания воды в поверхностный отстойник.  По специфике требует более детального расчёта проектировки коммуникаций связывающих моечный зал и техническое помещение. Так же следует продумать условия обслуживания отстойника расползающегося на нижних уровнях, ведь его недоступность будет затруднять утилизацию содержимого.  Изолированное техническое помещение от моечного зала позволит замедлить процессы воздействия условий повышенной влажности на агрегаты аппаратов, а так же позволит производить ремонт и обслуживание в чистоте.

Пример реализации проектов:

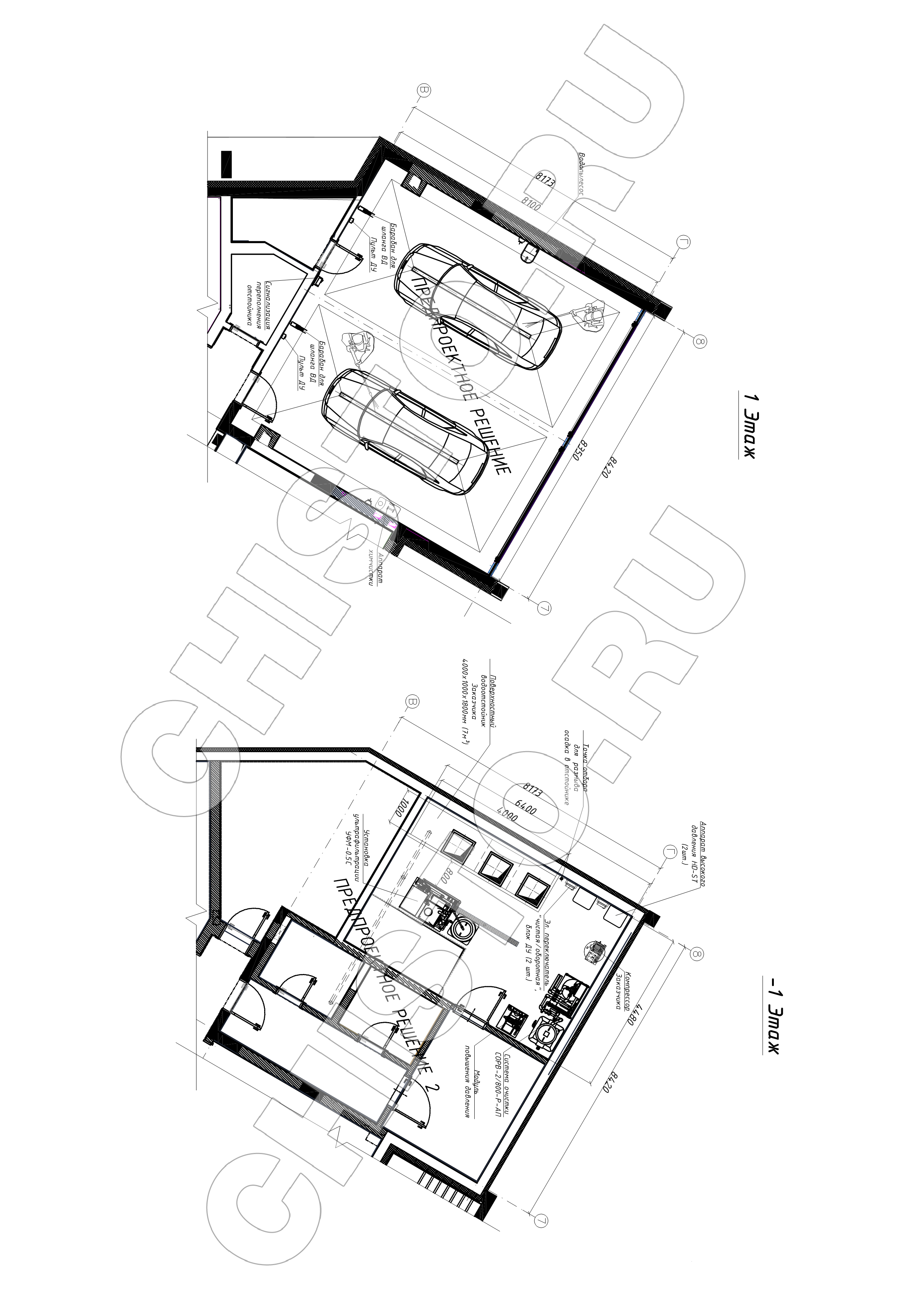

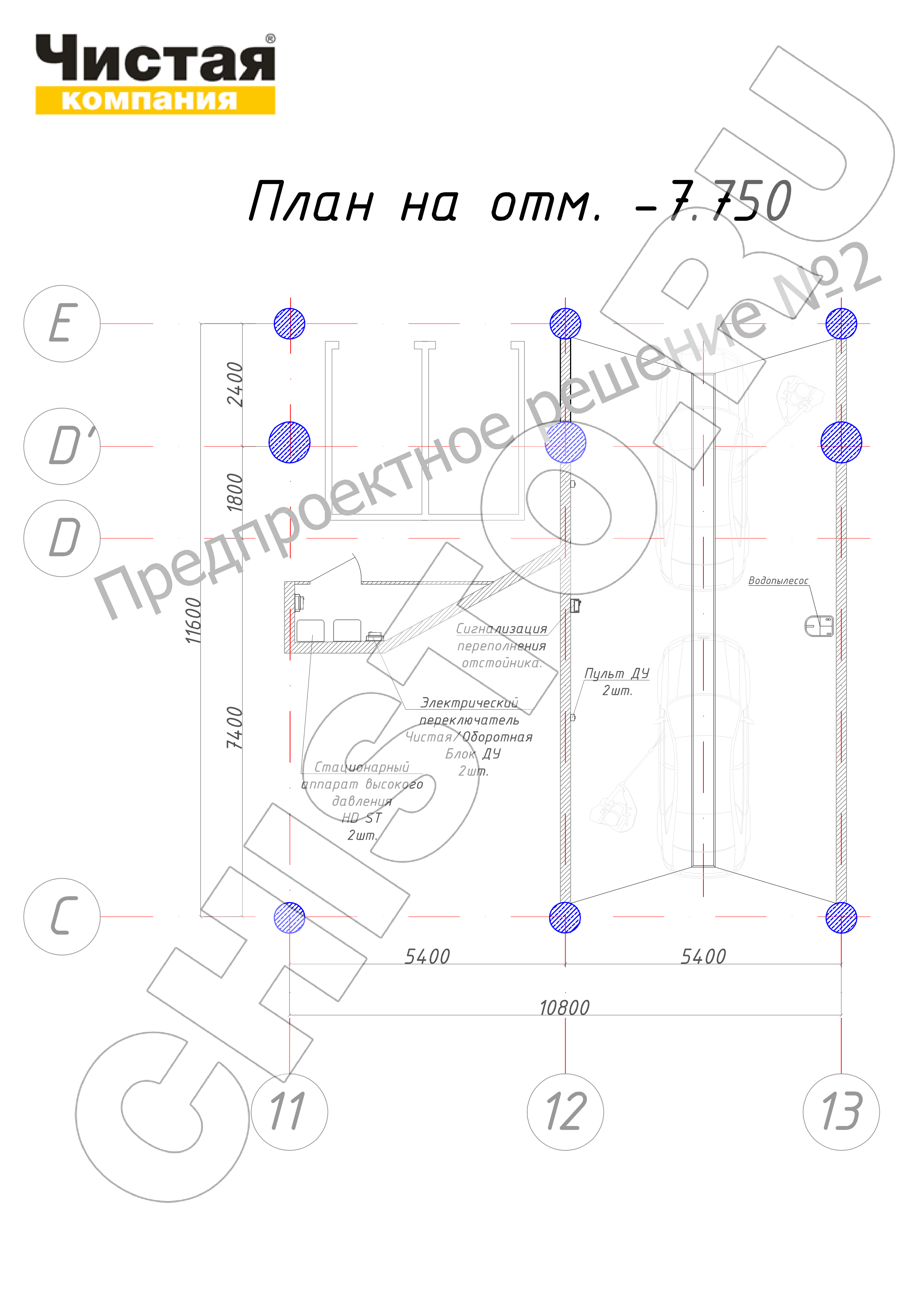

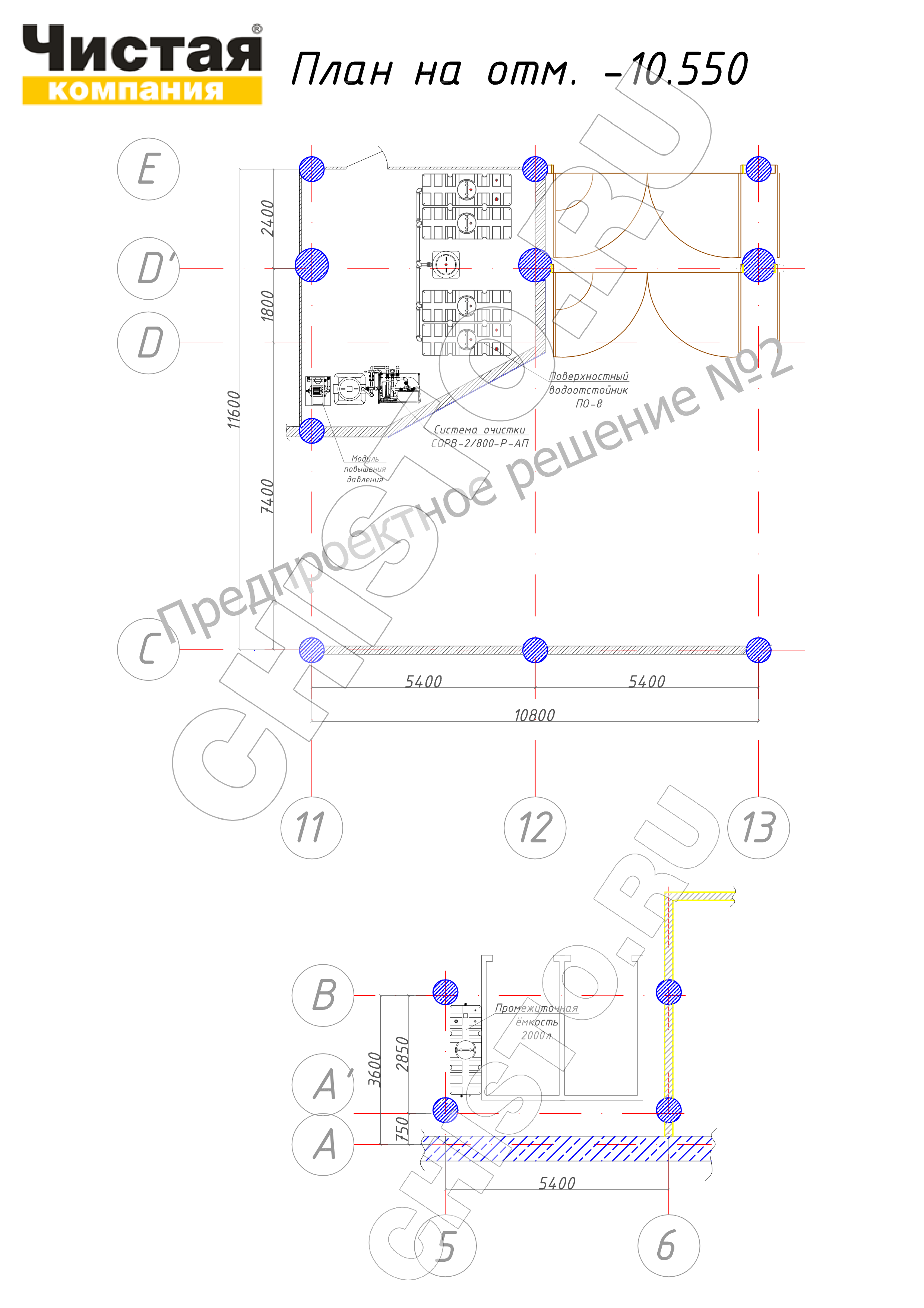

- 2 поста (-2 этаж) Скачать

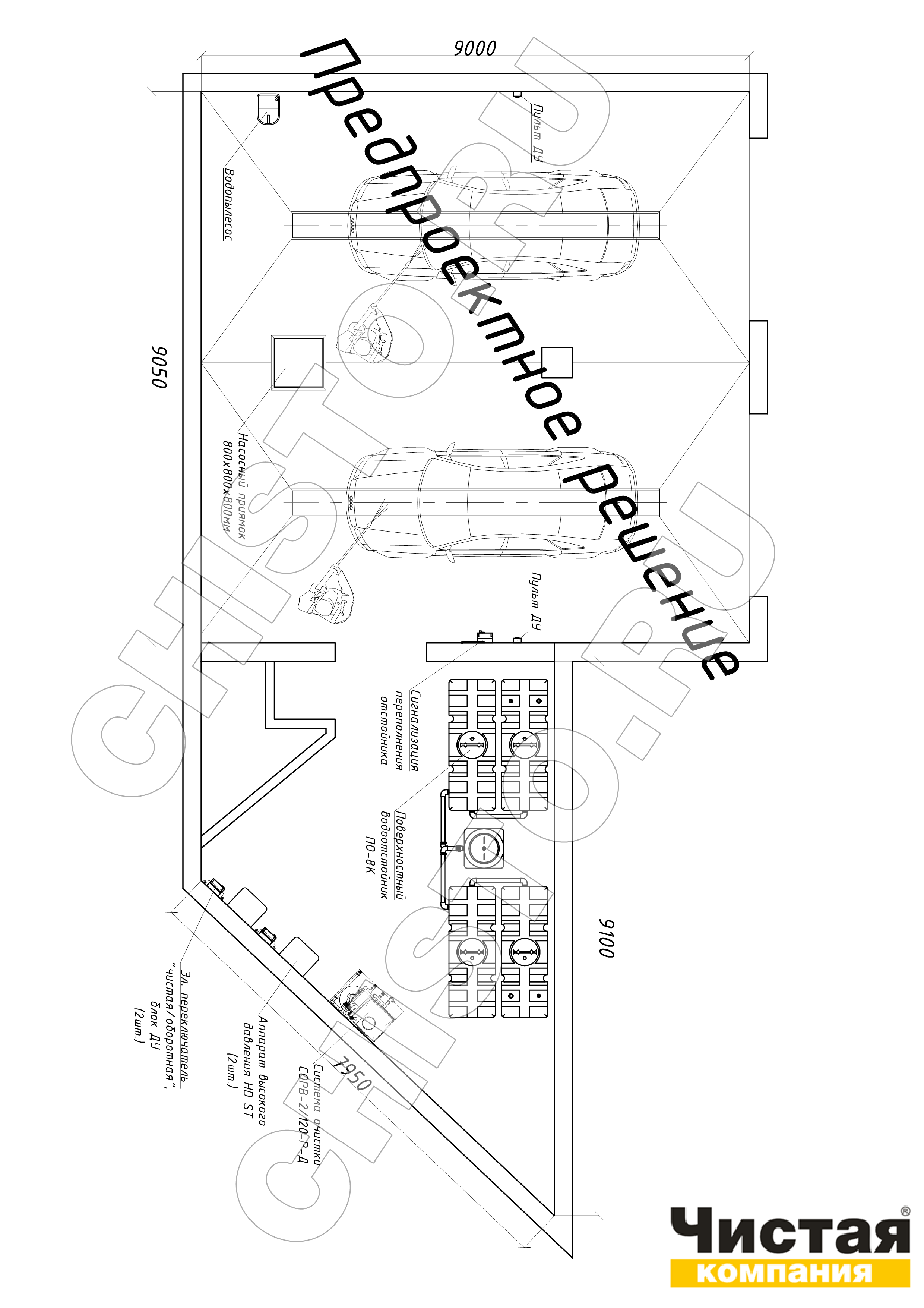

- 2 поста (-1 этаж) Скачать

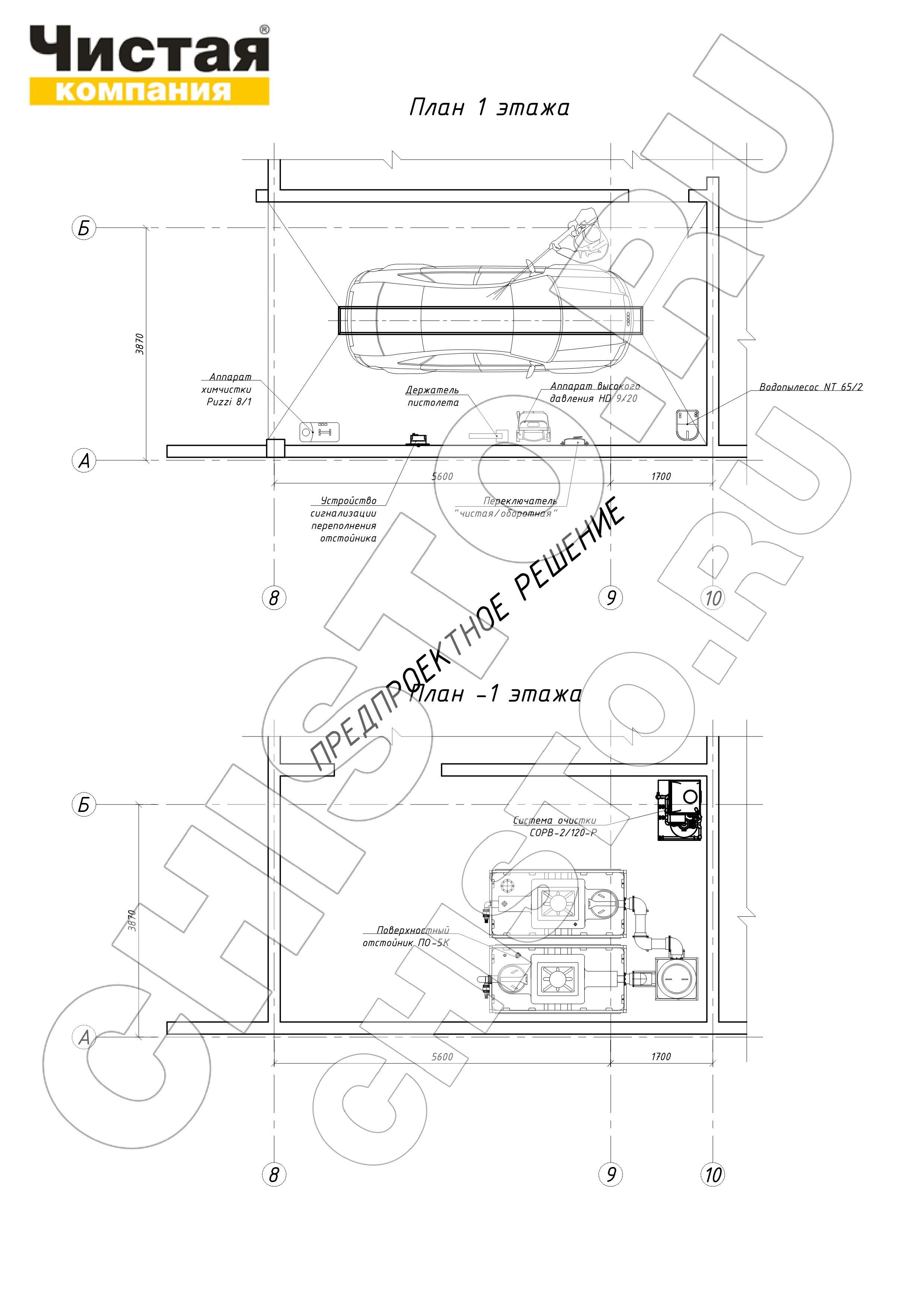

- 1 пост Скачать

  1. Техническое планирование и размещение сооружений для отстаивания сточных воды перед фильтрацией.

Согласно методическим указаниям МУ 2.1.5.1183-03 Санитарно эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий» и ОНТП-01-91, не допускается необоснованное использование воды питьевого качества (из централизованных систем питьевого водоснабжения и подземных источников) для технического водоснабжения. Поэтому в комплексе автомобильной мойки предусмотрена система оборотного водоснабжения. В зависимости от места расположения моечных постов и архитектурных возможностей здания, принимается решение об установке того или иного типа очистных сооружений.

  1. Отстойник: Заглубленный в моечном зале

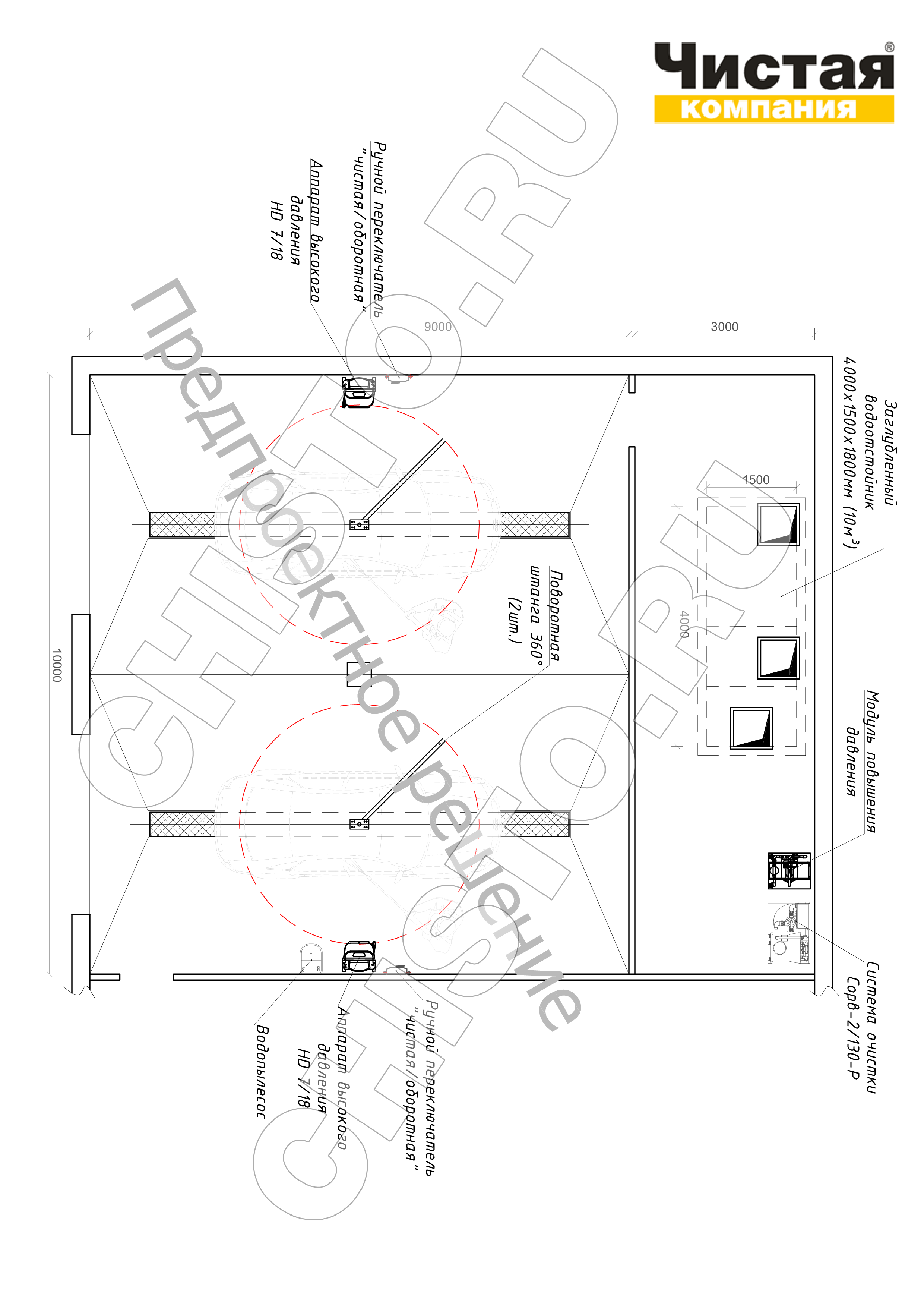

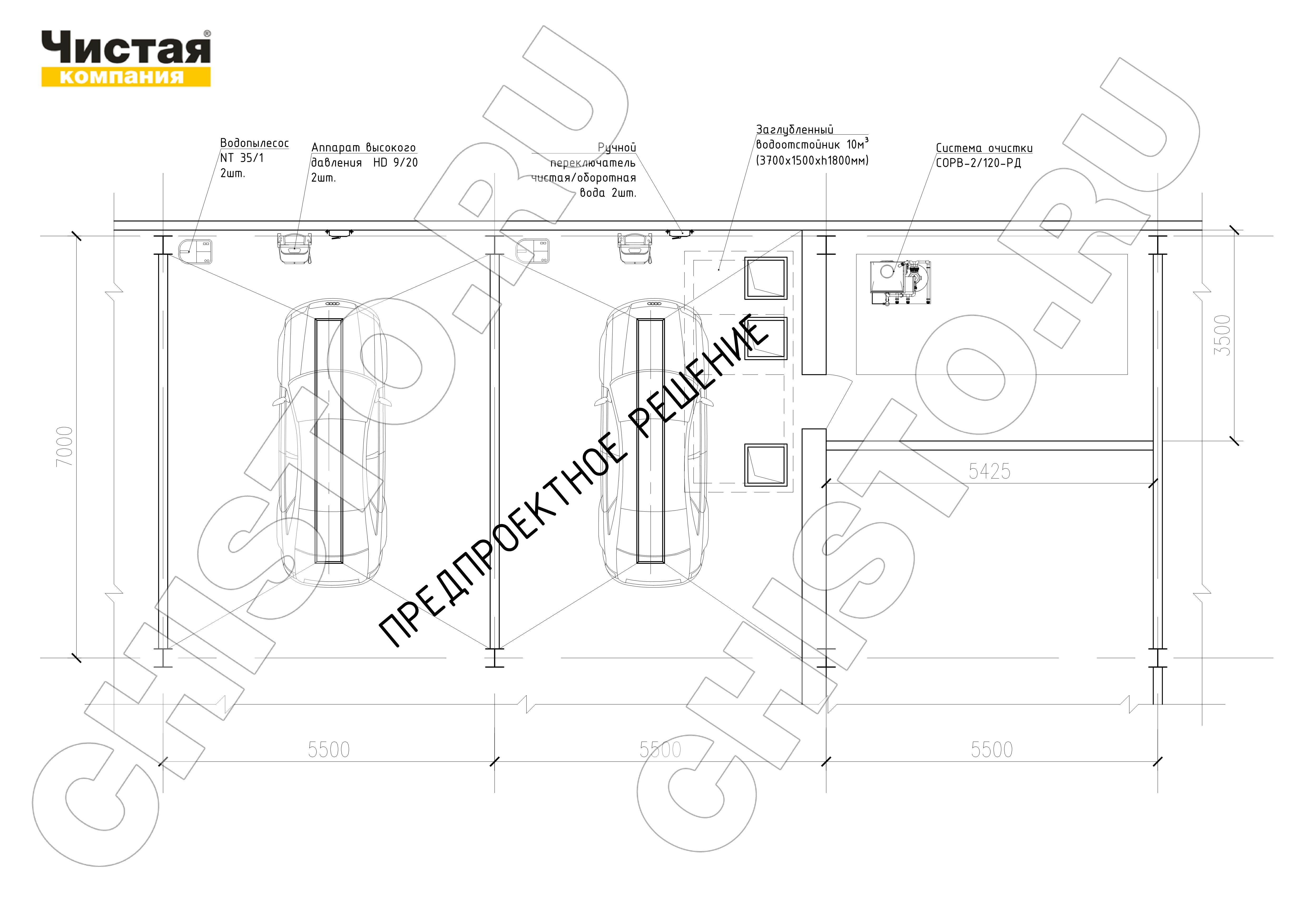

Заглубление отстойника в моечном зале или техническом помещении происходит в ситуациях, когда нет возможности установки поверхностных сооружений или для экономии места. Точное место расположения определяется согласно техническому заданию, разработанному нашими специалистами или по желанию Заказчика. Заглубляется в моечном зале или техническом помещении. Сточные воды с постов мойки собираются в водосборные лотки и поступают по сливным трубам в заглубленный водоотстойник, где происходит предварительная очистка сточных вод.

Пример реализации проектов

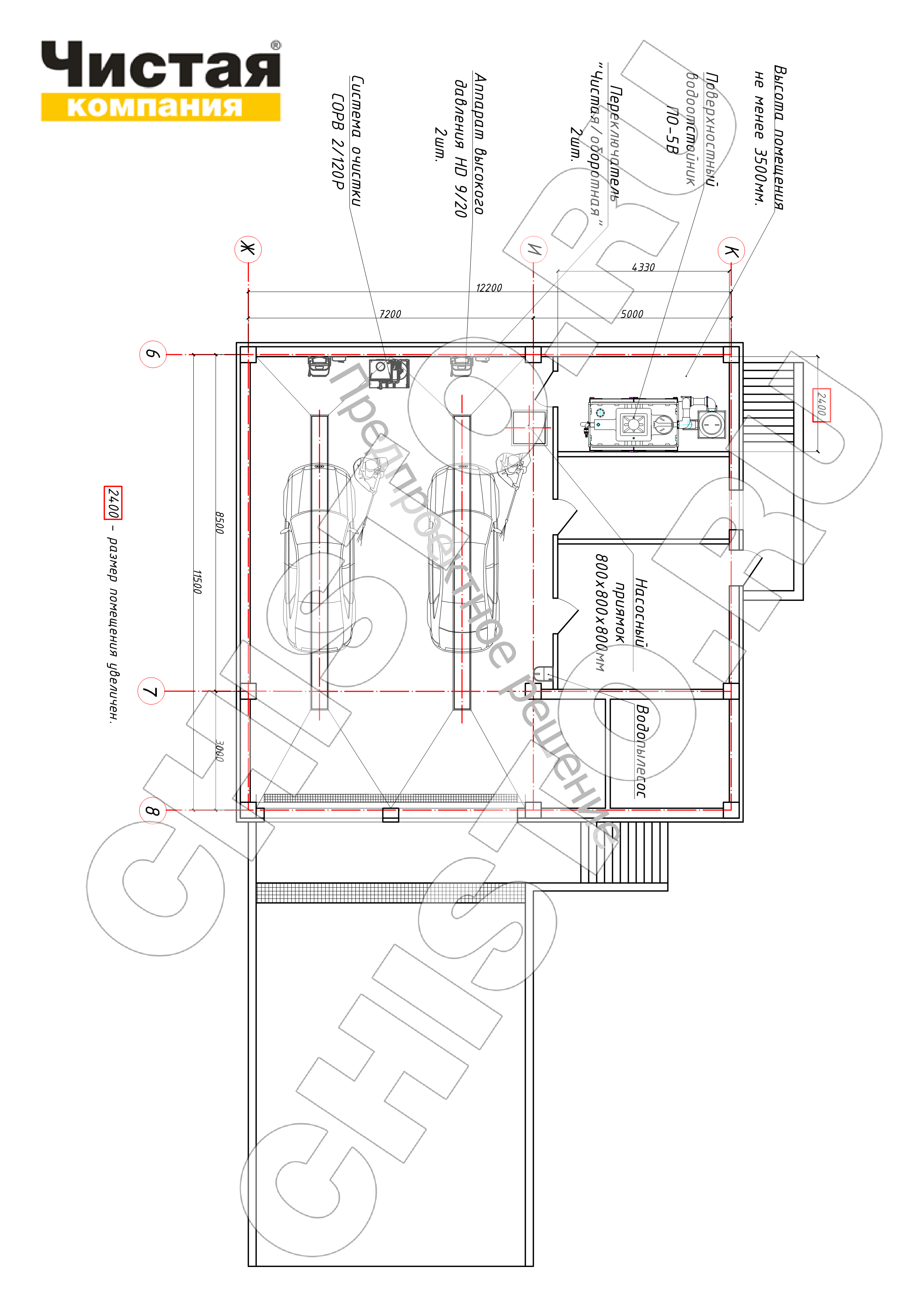

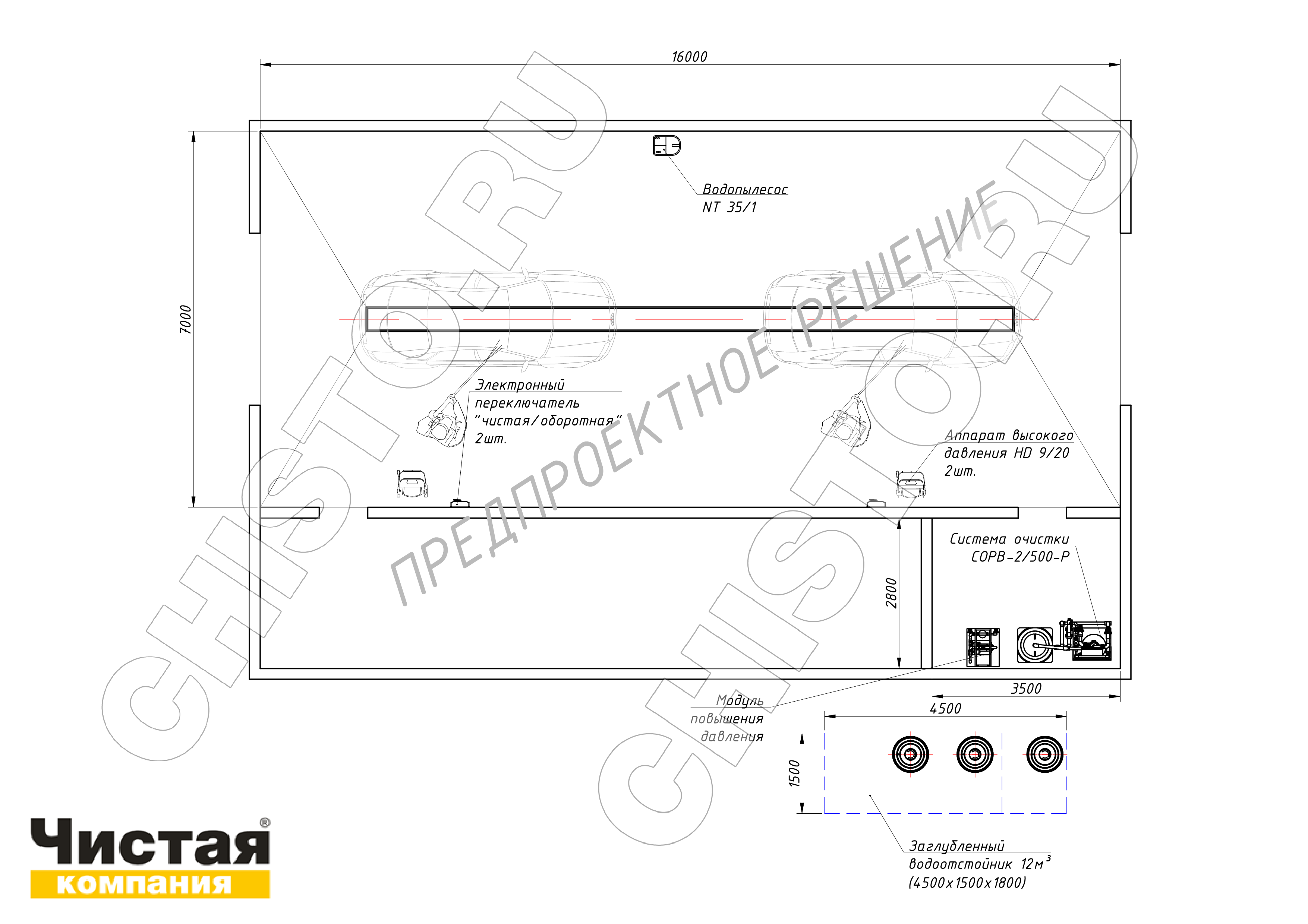

- 2 поста Скачать

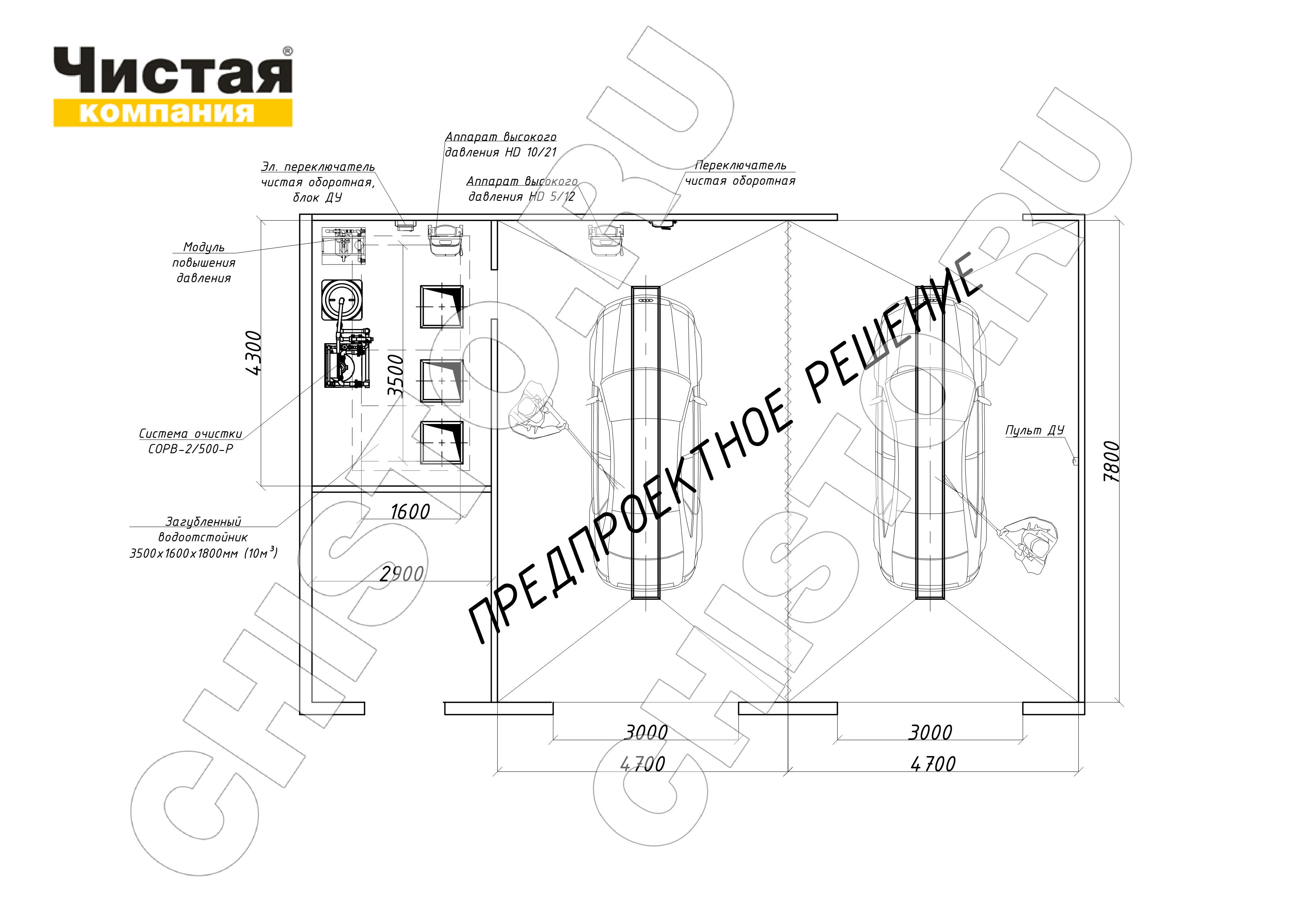

- 2 поста Скачать

  1. Отстойник: Заглубленный на улице

Заглубление отстойника на улице происходит в ситуациях, когда нет возможности заглубления отстойника под моечной зоной или техническим помещением. Место расположения определяется согласно техническому заданию разработанному нашими специалистами или по желанию Заказчика. Водоотстойник на улице и все трубы, выходящие на улицу, заглубляются на глубину промерзания грунта. Это делается в случае, когда невозможно защитить заглубление от замерзания, каким либо иным способом. Сточные воды с постов мойки собираются в водосборные лотки и поступают по сливным трубам в заглубленный водоотстойник, где происходит предварительная очистка сточных вод

Пример реализации проектов

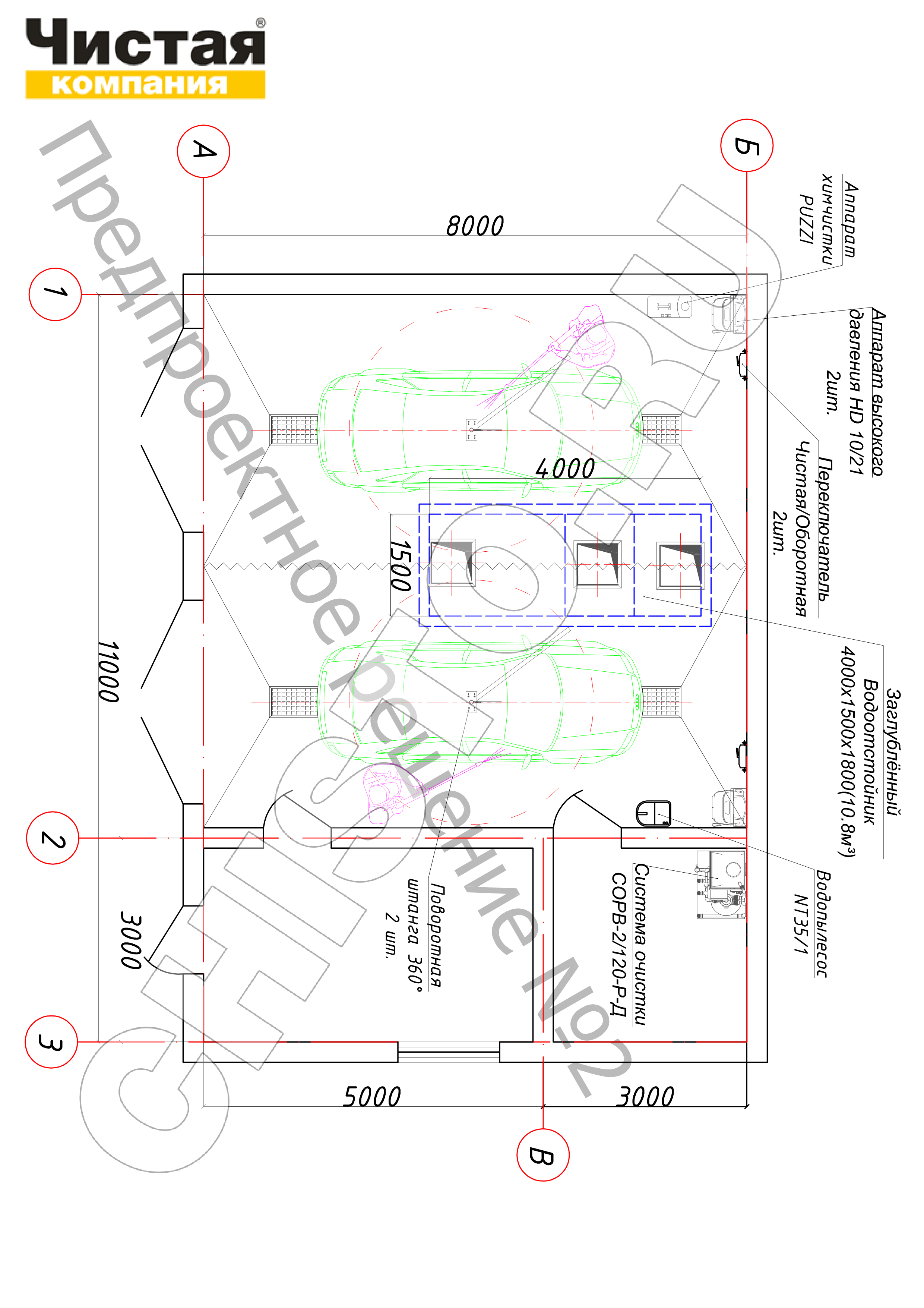

- 2 поста Скачать
- 5 постов Скачать

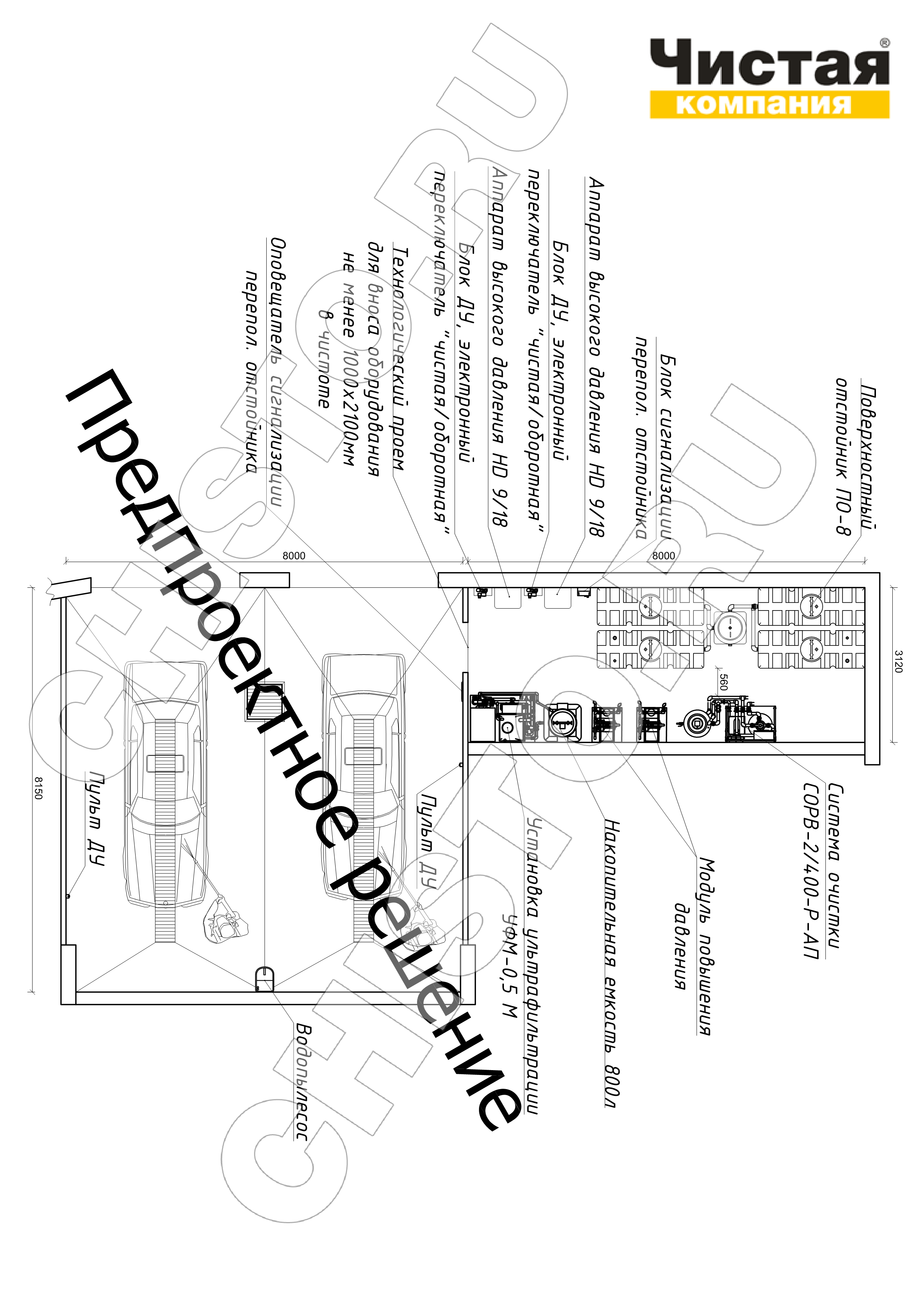

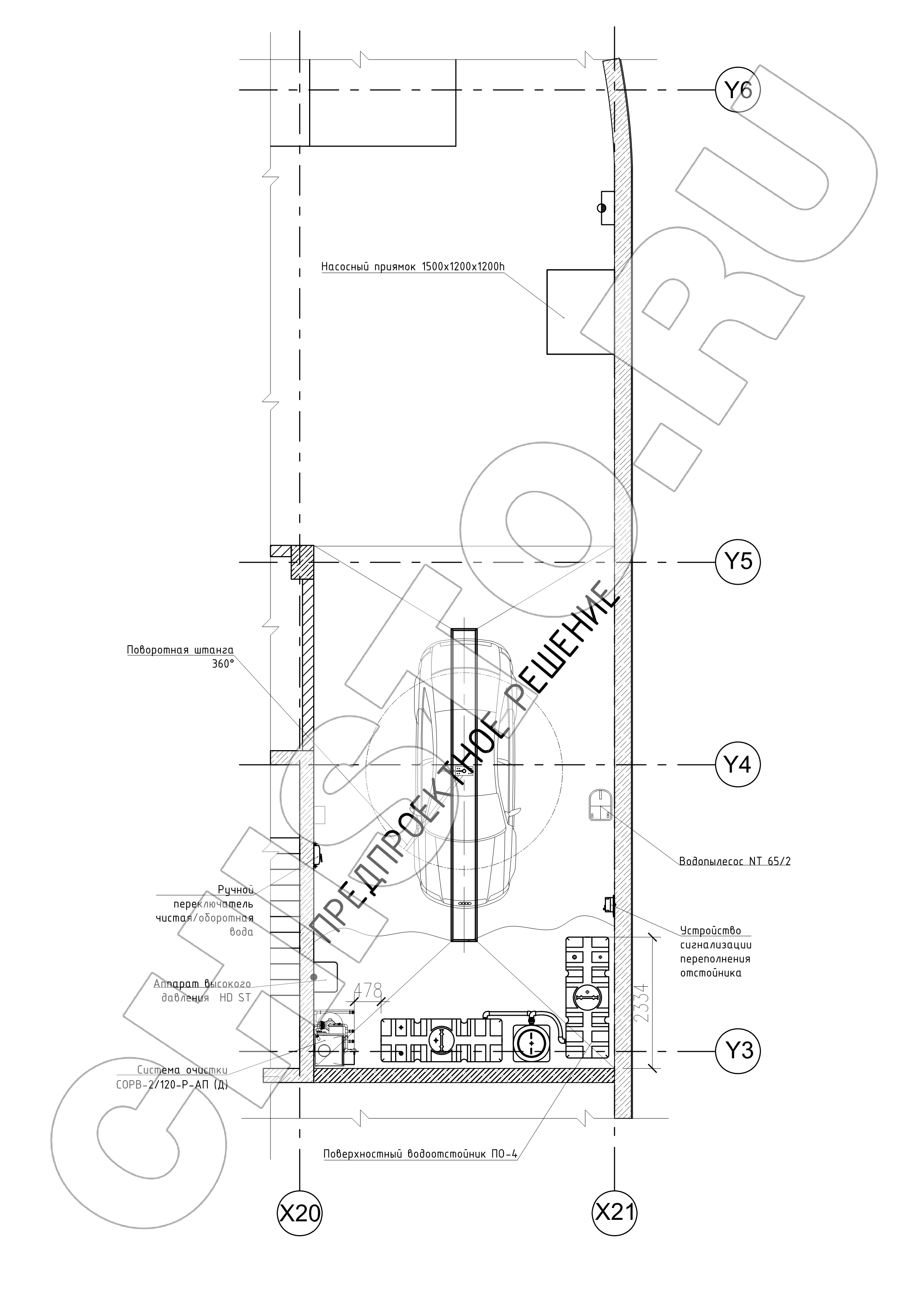

  1. Отстойник: Поверхностный Заказчика Поверхностный отстойник Заказчика устанавливается согласно техническому заданию разработанному нашими специалистами или по желанию Заказчика. Заказчик своими силами изготавливает отстойник по нашим чертежам и разрезам. Поверхностные отстойники с помощью грязевого насоса собирают сточные воды с постов мойки для дальнейшей предварительной очистки.

Пример реализации проектов

- 3 поста Скачать
- 2 поста Скачать

  1. Отстойник: Поверхностный производства Чистой Компании

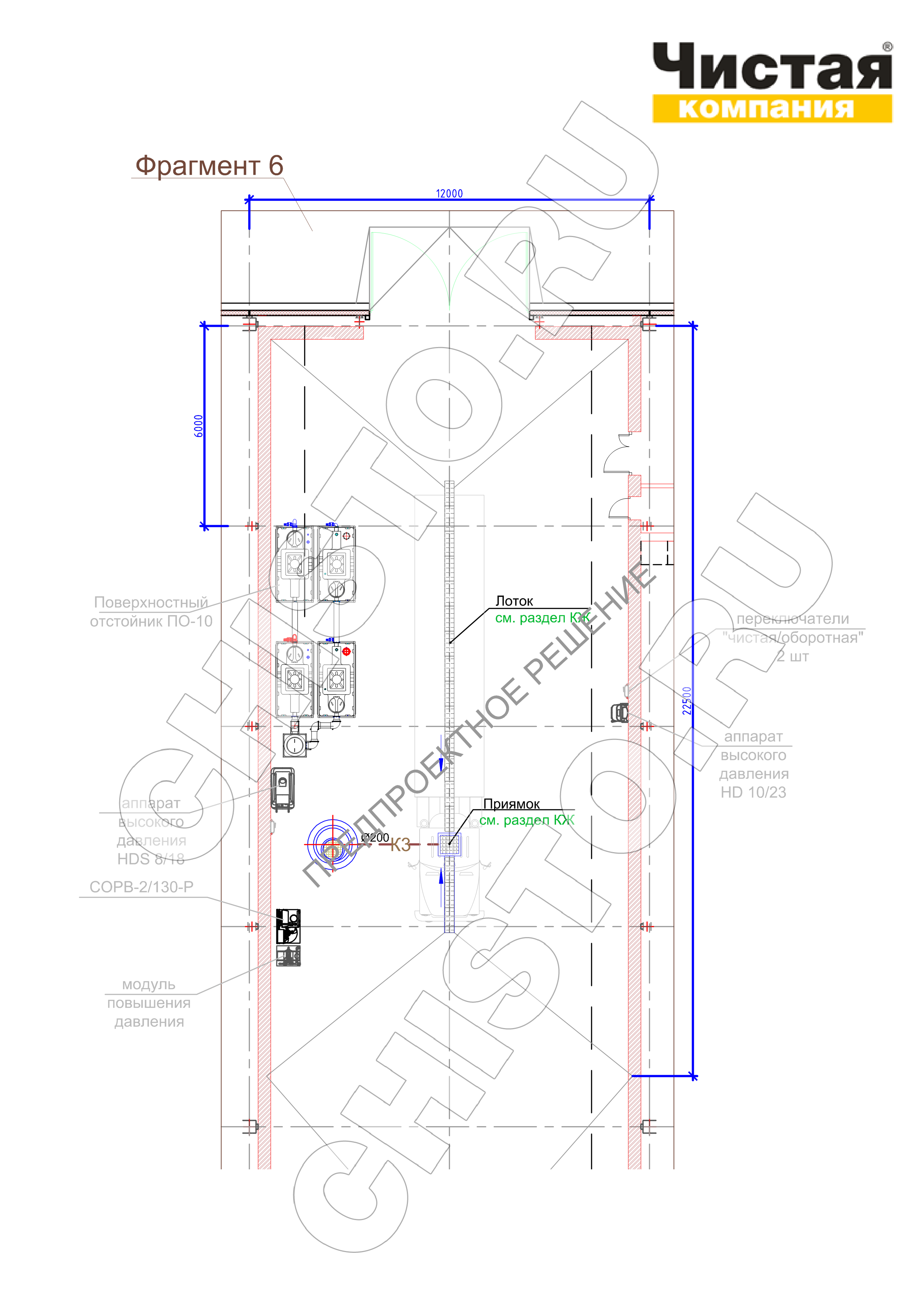

Поверхностные отстойники Чистой Компании изготовлены в соответствии с необходимыми стандартами качества, и представляют собой надежный комплекс  предварительной очистки сточных вод. Тип установки и объем подбирается строго исходя из технической проектировки будущего моечного комплекса. Сточные воды с постов мойки по классической схеме поступают в водосборные и собираются насосном приямке откуда грязевым насосом подаются в поверхностный водоотстойник. В том случае если поверхностный водоотстойник располагается ниже уровня мойки, то вода из лотков п сливным трубам поступает в поверхностный отстойник самотеком. При создании технического задания так же учитываются пожелания и потребности заказчика.

Пример реализации проектов

- 2 поста Скачать
- 2 поста Скачать

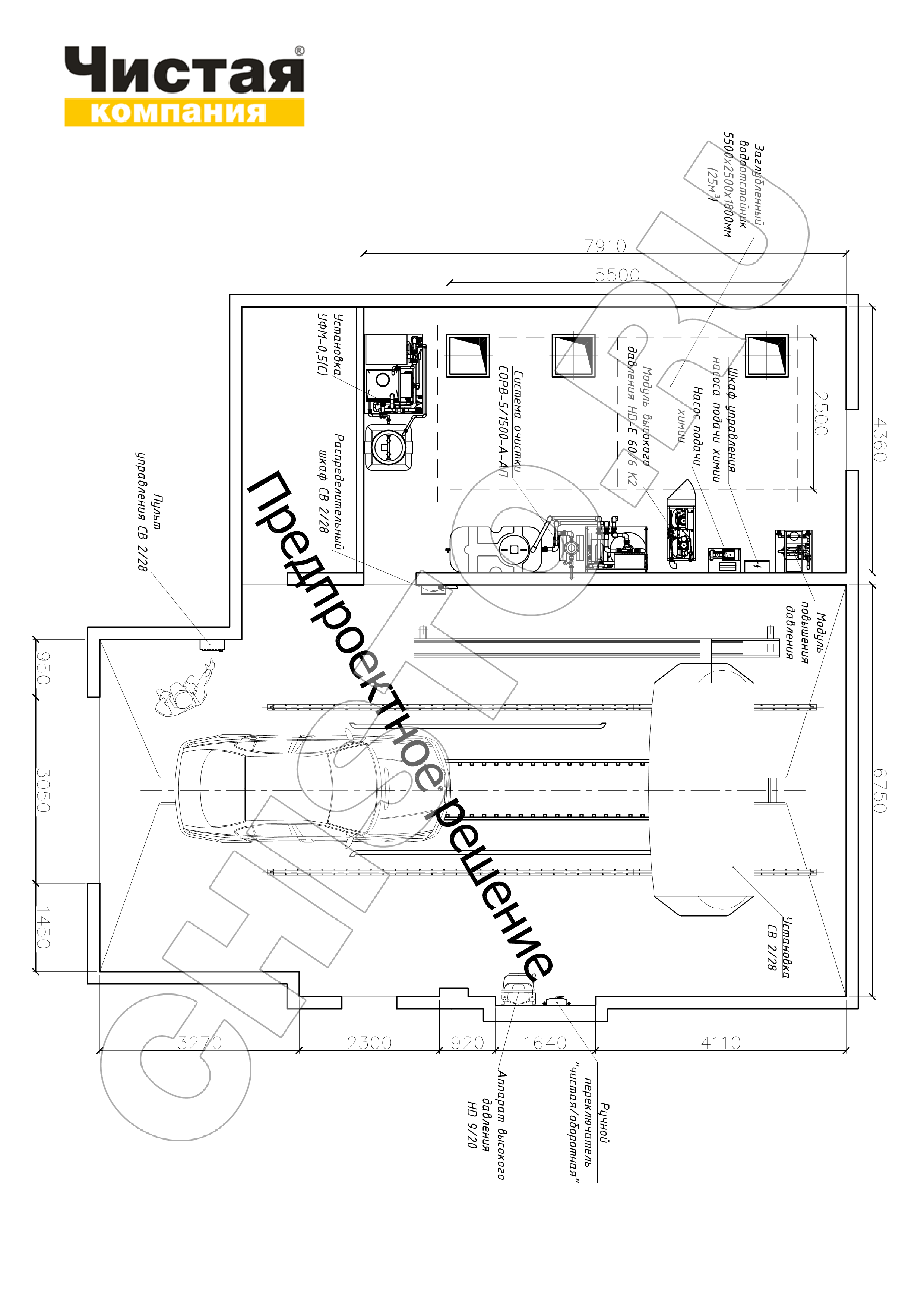

  1. Планирование, монтаж и установка комплекса с портальной мойкой.

Портальные мойки - это  механически точный подход к мойке транспорта. Кузов автомобиля , подобно коже человека требует тщательного ухода и аккуратности обслуживания. Интеллектуальное программное обеспечение с высокой чёткостью выполнит полный цикл поэтапной чистки кузова вашего транспортного средства. Высокоточное оборудование никогда не допустит недомытых или плохо обработанных областей.  Площадь покрытия всегда будет максимальной в отличие от человеческого фактора.  Портальные мойки производства компании Керхер - это нечто большее, чем запрограммированные устройства. Чёткий и превосходный дизайн и практичный внешний вид скрывают за собой лёгкую и простую эксплуатацию. Строгий немецкий подход в каждой детали, начиная от форм каждой установки и заканчивая химическим составом моющих средств, рекомендуемых к применению для достижения великолепного результата.  Различные конфигурации и размеры позволяют удовлетворить любой запрос покупателя, под самый разный размер транспортного средства.

  1. Портальные мойки серии CB

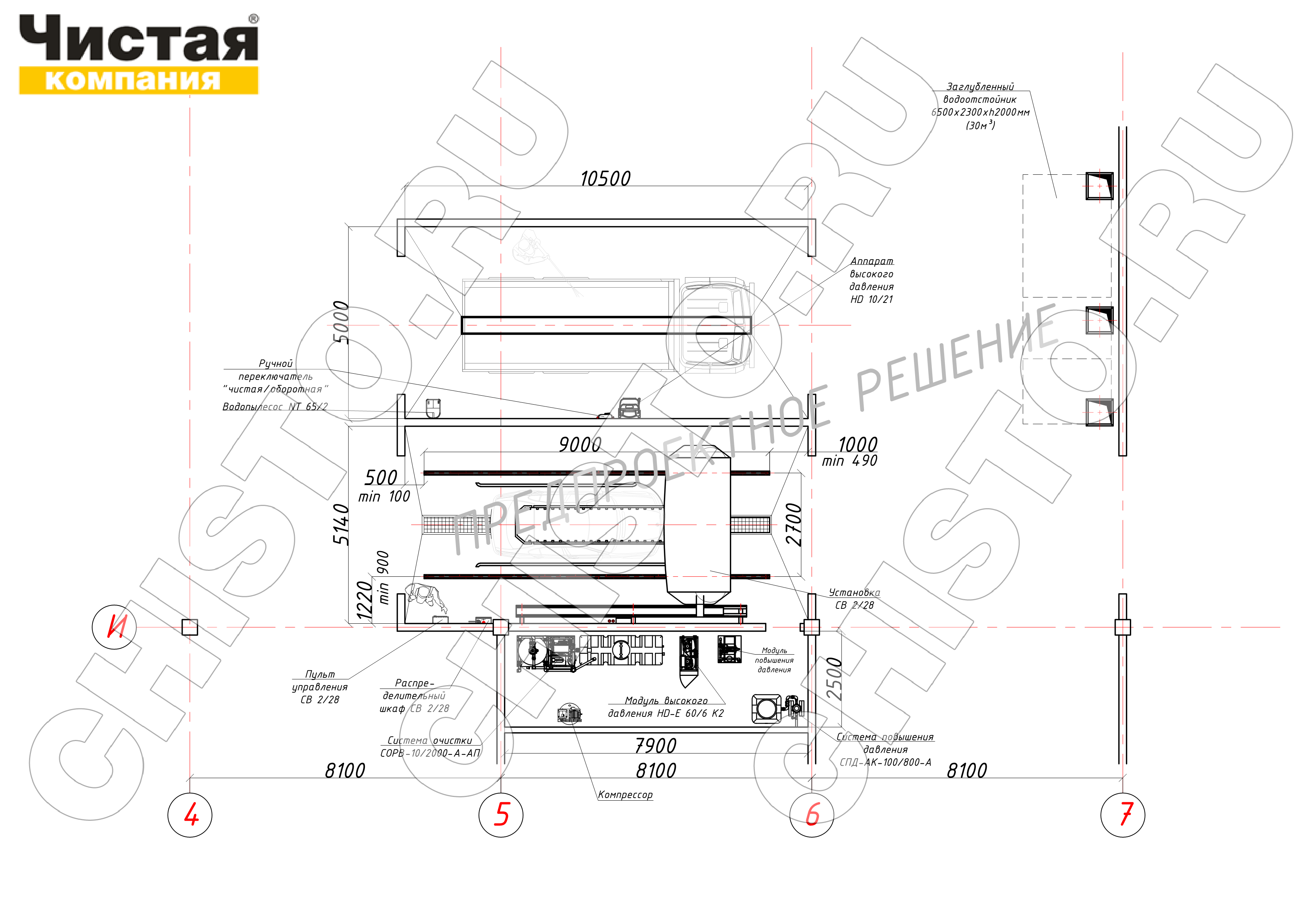

Портальные моечные установки серии CB, как первая ступень в габаритах транспортных средств. Установки, рассчитанные на обслуживание легкового автотранспорта по высоте,  вплоть до отметки в 2800 мм в зависимости от модели портальной мойки. В то время, как есть и более меньшие модели с ограничением в 2500мм и 2300мм по высоте. Параметров водоснабжения вполне достаточно для проведения комплексной мойки кузова за короткий промежуток времени. Чистая Компания предоставляет великолепную возможность установки полного комплекса  элементов всех системы, необходимых для  работы вашей авто-мойки. Опытом планирования и установки моечных комплексов портальной мойки мы готовы поделиться с вами абсолютно бесплатно, приводя примеры проектов с которыми работали наши специалисты.

Пример реализации проектов:

- 1 пост Скачать
- 2 поста Скачать

  1. Портальные мойки: TB

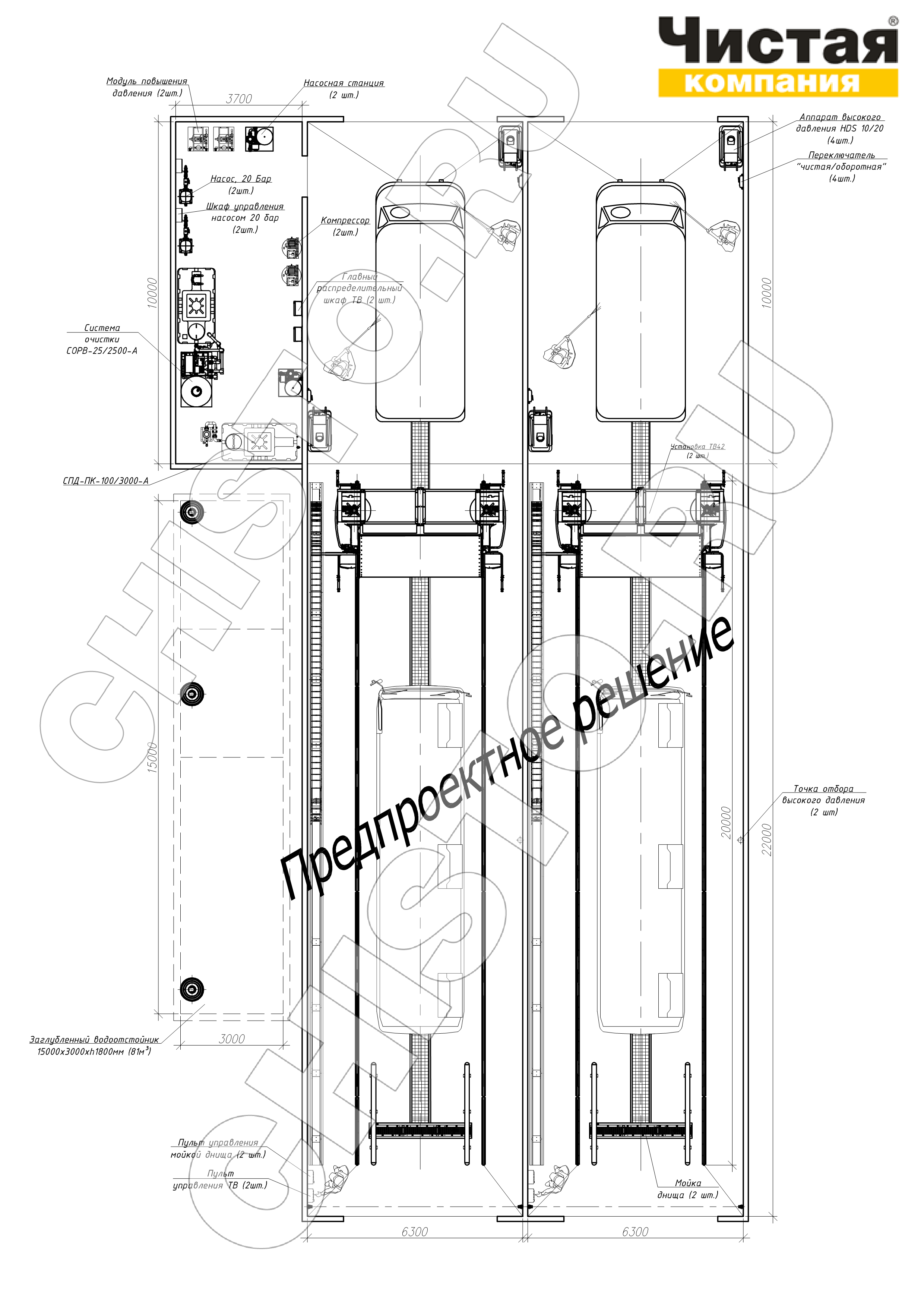

Портальные авто-мойки серии TB предназначены для обслуживания крупного грузового и пассажирского транспорта.  Практикуется установка портальных моек серии TB и для чистки железнодорожного грузового и пассажирского транспорта. По своей специфике установки TB являются более мощным и значительно более крупным аналогом установок CB. Для таких установок требуется больше пространства в моечном комплексе в соответствии с габаритами обслуживаемых транспортных средств. Интеллектуальная система управления на основе CAN-шины обеспечивает гибкое программирование. Большой пульт управления с интуитивно понятыми обозначениями достаточно прочен для того, чтобы осуществлять манипуляции в рабочих перчатках. Процесс такой мойки подразумевает интенсивную мойку высоким давлением, высокая стабильность и бережная щеточная обработка в процессе мойки. Адаптация к различным условиям монтажа. Рабочая высота таких портальных установок начинает от 3600 мм и заканчивается порогом в 5050 мм. Опытом планирования и установки моечных комплексов портальной мойки мы готовы поделиться с вами абсолютно бесплатно, приводя примеры проектов с которыми работали наши специалисты.

Пример реализации проектов:

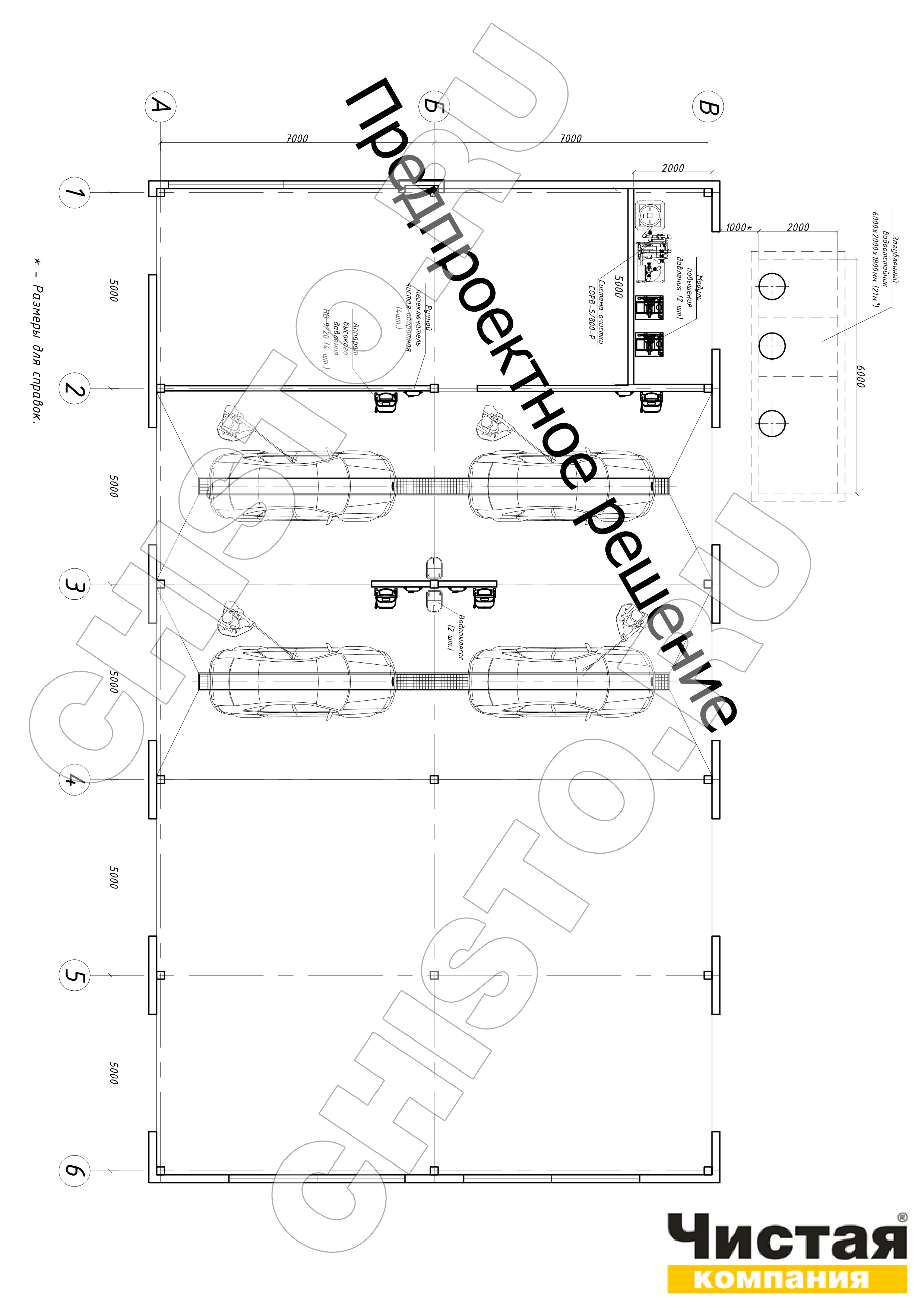

- 4 поста Скачать
- 3 поста Скачать

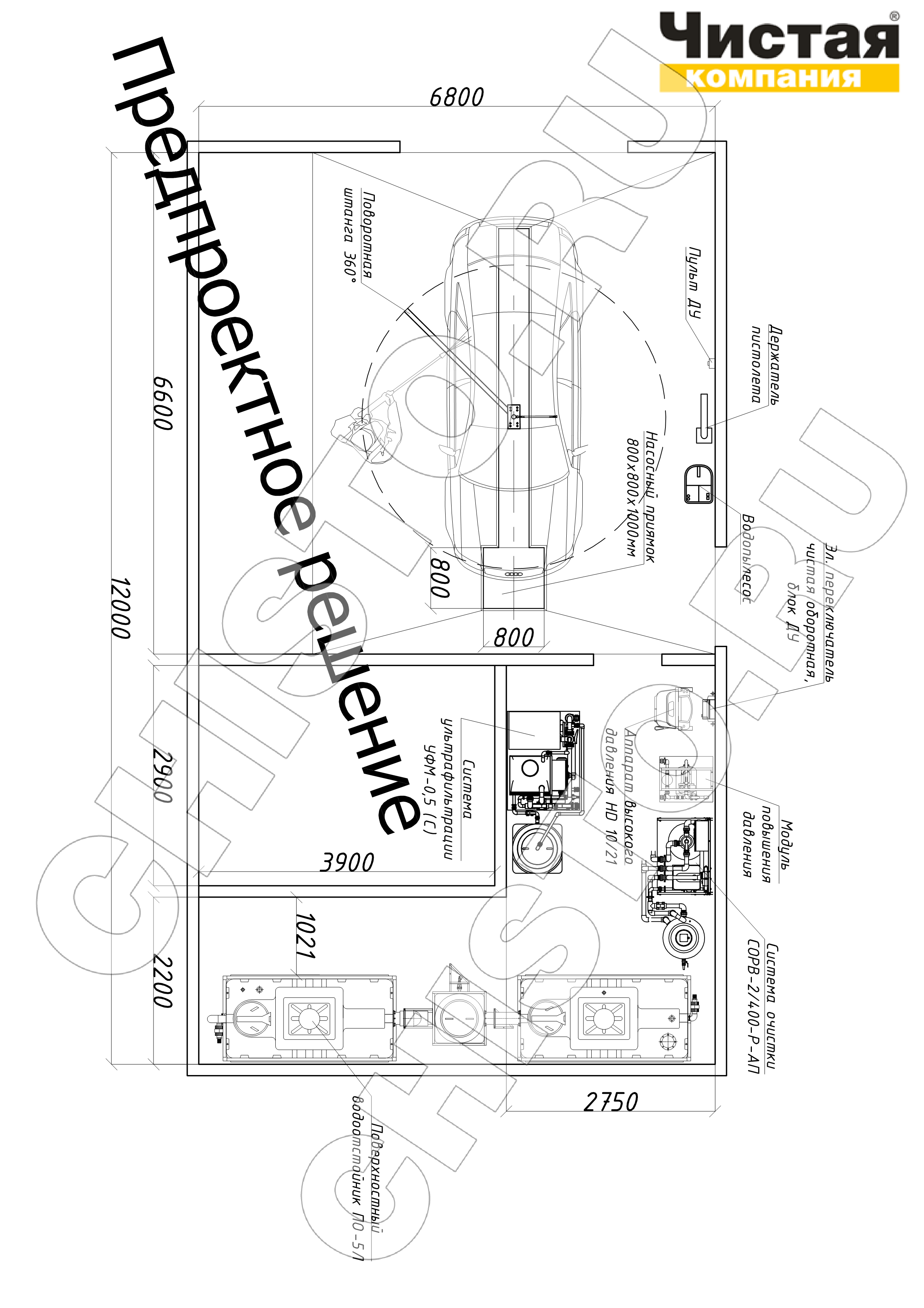

Проекты с УФМ


- 1 пост Скачать
- 2 поста Скачать

Ручные мойки

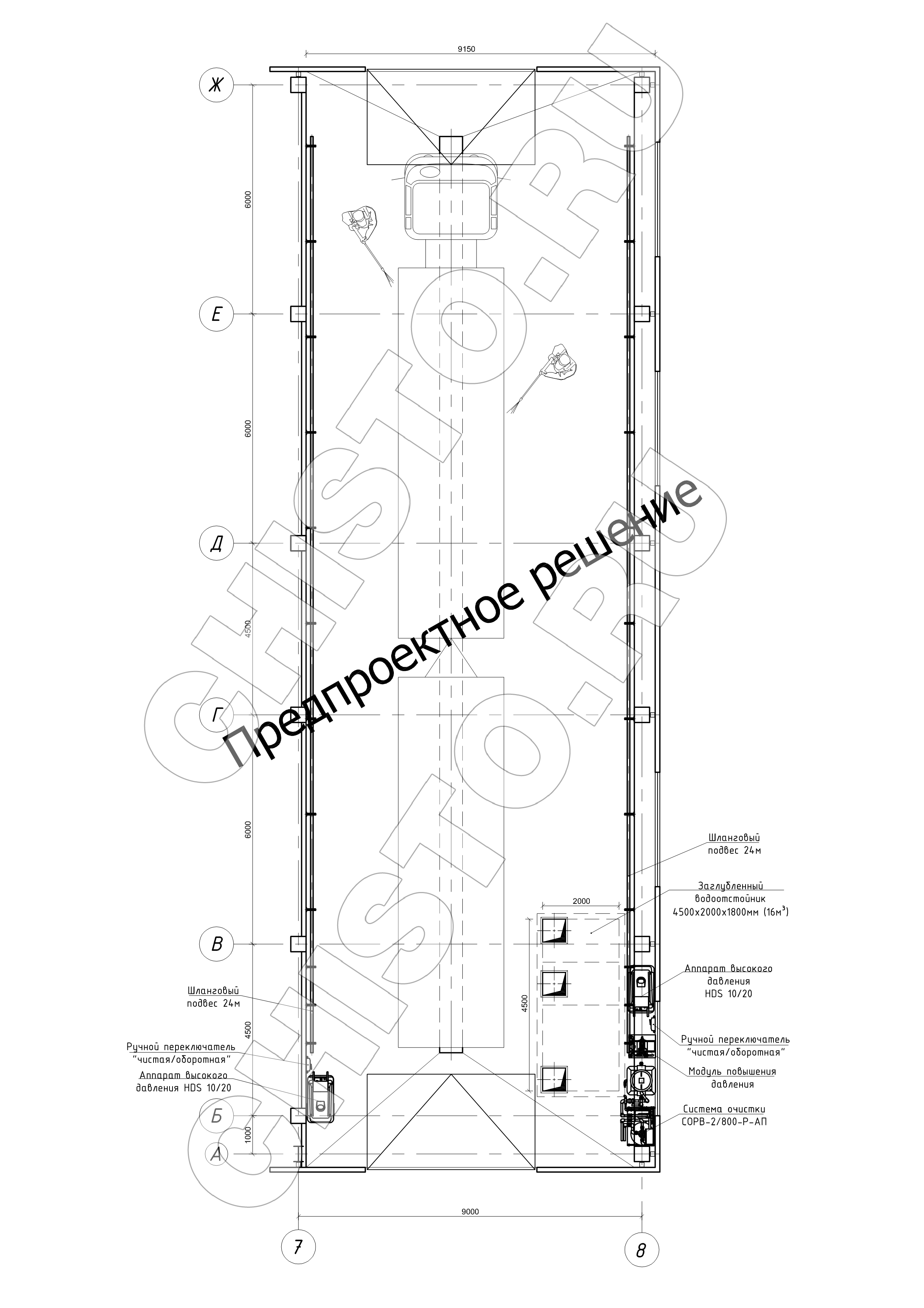

Ручные мойки: Грузовых автомобилей


- 1 пост Скачать
- 1 пост Скачать

Ручные мойки: Легковых автомобилей


- 2 поста Скачать
- 4 поста Скачать

Управление



Управление: Дистанционное управление

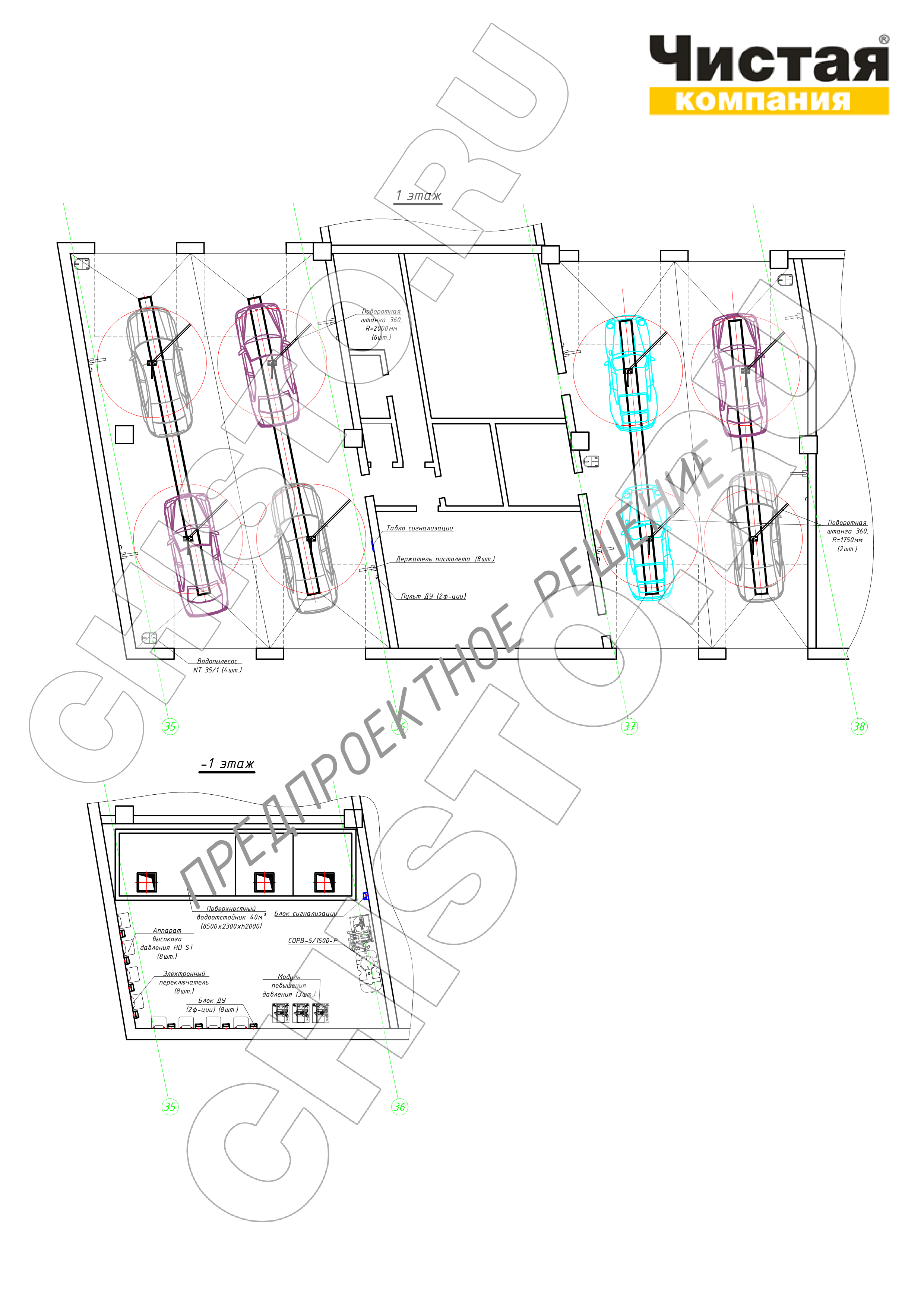

- 8 постов Скачать
- 1 пост  Скачать

Управление: Ручное управление


- 4 поста Скачать
- 2 поста Скачать
